柔性防水套管主要應用于介質為熱水或蒸汽的熱力管道系統,因其具有不錯的防水性能而得到廣泛應用。柔性防水套管的驗收規范要求嚴格,涵蓋了多個方面,以下是對其的詳細介紹:

一、外觀質量要求

1.表面平整性:

柔性防水套管外表面應平整,沒有明顯起伏,不得有斷層、龜裂、氣泡、陷坑、明顯的瘤狀、粘結不良、污漬等缺陷。

2.顏色一致性:

柔性防水套管的顏色應均勻一致,不得有深淺不一、色差明顯等情況。

3.其他要求:

柔性防水套管不得有異味、異物等不良情況。同時,外部應有制造廠標志、產品型號、公稱通徑、使用要求等。要求柔性防水套管表面無破損,配套密封膠圈無損,與橡膠圈接觸的各表面應潔凈,套在穿墻管上的橡膠圈應平直、無扭曲。

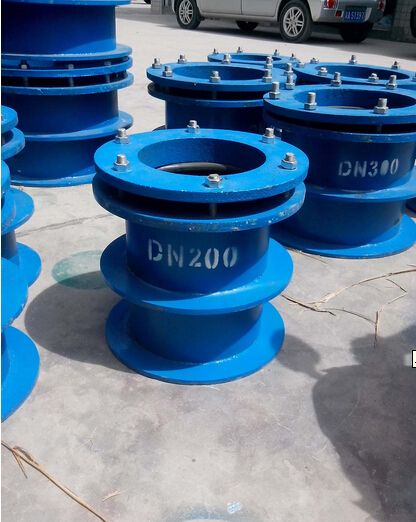

柔性防水套管

二、尺寸偏差要求

1.壁厚:

按照相關標準進行檢測,壁厚應符合標準要求。

2.內徑:

按照相關標準進行檢測,內徑應符合標準要求。

3長度:

按照相關標準進行檢測,長度應符合標準要求。柔性防水套管長度≤900mm時,偏差為±5mm;柔性防水套管長度>900mm時,偏差為±9mm。

三、材料性能要求

1.抗拉強度:

按照相關標準進行檢測,抗拉強度應符合標準要求。

2.彎曲性能:

按照相關標準進行檢測,彎曲性能應符合標準要求。

3.密度:

按照相關標準進行檢測,密度應符合標準要求。

四、焊縫及熱影響區要求

1.焊縫尺寸:

焊接焊縫外形尺寸應符合圖紙和工藝文件的規定,焊縫高度不得低于母材表面,焊縫與母材應圓滑過渡。

2.焊縫質量:

柔性防水套管焊縫及熱影響區表面應無裂紋、未熔合、未焊透、夾渣、弧坑和氣孔等缺陷。

3.焊縫檢測:

外觀檢驗合格的焊縫,對焊縫進行超聲檢測,合格級別為II級防水套管。

4.咬邊要求:

柔性防水套管線焊道焊縫表面不允許有表面缺陷,咬邊深度小于0.5毫米,長度小于等于焊縫全長的10%,且小于100毫米。

五、安裝及附加要求

1.安裝要求:

柔性防水套管穿墻處之墻壁,如遇非混凝土?xí)r應改用混凝土墻壁,而且須將柔性防水套管一次凝固于墻內。

2.防腐要求:

防水套管部件加工完成后,在其外壁均刷底漆一遍外層防腐由設計決定。

3.對口及標高要求:

管線橫平豎直,立管垂直度大不超過15mm,對口錯邊量小于1mm,標高誤差小于20mm。

4.法蘭平行度要求:

法蘭平行度小于0.3mm。

5.壓力試驗:

柔性防水套管管道回填前應進行壓力試驗,并填寫《隱蔽工程記錄》,由建設單位確認后,才能回填土。

6.檢漏要求:

防腐管下溝前,應用電火花檢漏儀對管線全部檢測,檢漏電壓為2.5KV,并填寫檢查記錄。

柔性防水套管的驗收規范要求嚴格,涉及外觀質量、尺寸偏差、材料性能、焊縫及熱影響區、安裝及附加要求等多個方面。這些要求確保了柔性防水套管的質量和性能,從而確保了其在管道系統中的防水效果和使用壽命。
