值得信賴的
剛性防水套管的內徑設計,是依據所穿越管道的直徑而**計算的。為保證管道能夠順暢穿越并留有足夠的間隙以應對熱脹冷縮等自然現象,剛性防水套管內徑通常會比管道直徑大2-4mm。這一設計細節,不僅保證了管道的順利安裝,還增強了剛性防水套管的適應性與耐用性。
外徑與長度:適配墻體結構
剛性防水套管的外徑與長度,則是根據墻體的具體厚度來確定的。外徑方面,為保證剛性防水套管能夠穩固地嵌入墻體之中,避免過大的縫隙影響防水效果,其尺寸通常會比墻體厚度大2-4mm。而剛性防水套管長度,則要求至少等于或略大于墻體厚度,以保證剛性防水套管能夠完全覆蓋墻體孔洞,實現***的防水保護。
翼環與法蘭:強化結構支撐
翼環作為剛性防水套管的重要組成部分,其寬度與厚度均根據設計要求嚴格設定。翼環寬度通常為剛性防水套管外徑的1/2,這樣的設計既保證了翼環的穩固性,又避免了過度占用空間。翼環的厚度則多為3-5mm,旨在提供足夠的結構支撐,防止剛性防水套管在墻體中發生位移。
法蘭的設置進一步增強了剛性防水套管的連接強度與密封性能。法蘭厚度通常為10-15mm,既保證了足夠的機械強度,又便于與其他部件的連接。法蘭外徑與內徑的設計,則依據剛性防水套管外徑及連接需求進行調整,通常外徑比剛性防水套管外徑大20-30mm,內徑則相應縮小,以保證連接的緊密性與穩固性。

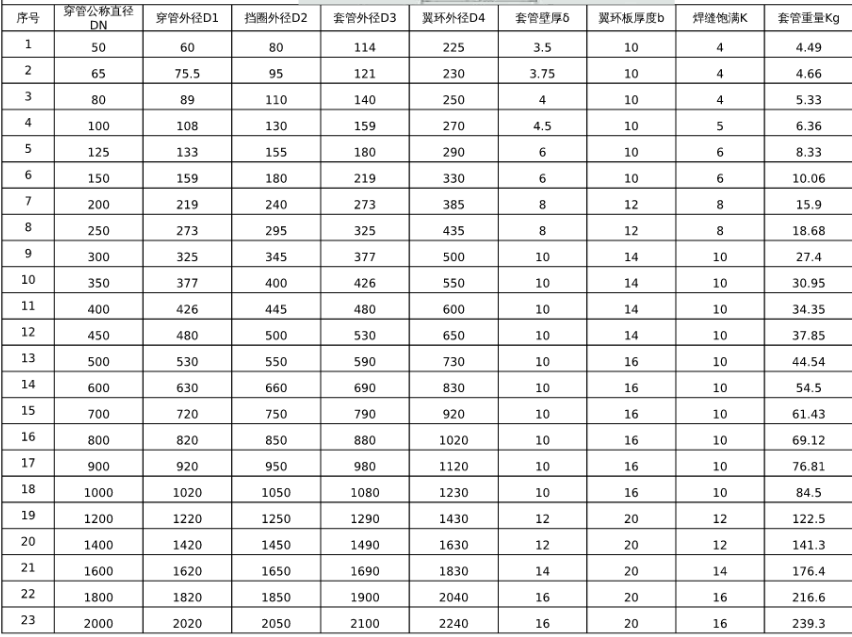

剛性防水套管加工尺寸對照表
螺栓孔細節:保證連接可靠
在剛性防水套管的加工過程中,螺栓孔的設計與制作同樣不容忽視。螺栓孔直徑通常為10-12mm,這樣的尺寸既便于螺栓的穿入與緊固,又保證了連接的牢固性。而螺栓孔的數量,則根據設計要求及工況確定,一般為4-6個,以保證剛性防水套管在墻體中的穩定固定。
精準加工,鑄就防水屏障
剛性防水套管的加工尺寸對照表是防水工程中的重要參考依據。通過**計算與合理設計,保證了剛性防水套管在尺寸上的精準匹配與結構上的穩固可靠。應用中,技術人員應嚴格遵循相關規范與標準,結合工程情況進行設計與加工,以打造高質量的防水屏障,為建筑結構的安全與耐久提供有力保障。
