柔性防水套管通常被設計為比所穿越的管道管徑稍大,以確保管道能夠順利穿過并實現有效的密封。具體來說,柔性防水套管比管道管徑大的程度主要取決于管道的公稱直徑(DN)以及相關的標準規定。以下是對柔性防水套管與管道管徑關系的詳細分析:

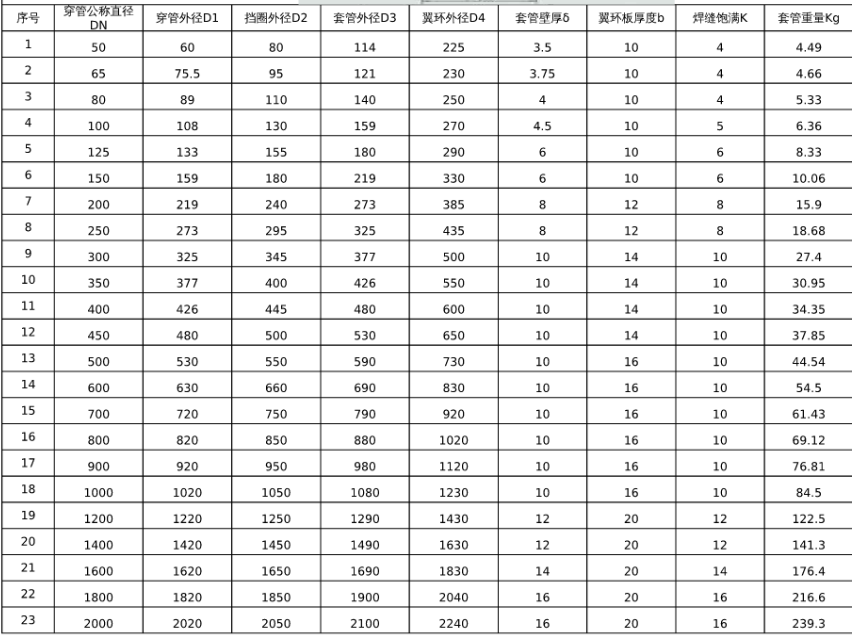

防水套管規格和穿管直徑對照表
一、柔性防水套管與管道管徑的匹配原則
公稱直徑與管徑的關系:
公稱直徑(DN)是一個用于表示管道、管件等尺寸大小的標準化數值,它并不完全等于管道的實際內徑或外徑,而是用于確定管道及其附件的規格和尺寸。
柔性防水套管的規格也通常以公稱直徑來表示,并據此選擇合適的尺寸。
匹配原則:
為了確保管道能夠順利穿過柔性防水套管,并實現有效的密封,柔性防水套管的直徑通常會比管道的公稱直徑大1~2個規格。
例如,對于DN80的管道,可能會選擇DN100或DN125的柔性防水套管;而對于DN200的管道,則可能會選擇DN250的柔性防水套管。
二、柔性防水套管尺寸的具體選擇
根據02s404圖集標準:
在該標準中,詳細列出了不同公稱直徑的柔性防水套管的具體尺寸,包括套管的外徑、法蘭壓蓋的內徑、螺栓中心距等。
例如,DN80的柔性防水套管的外徑可能為127mm,而DN200的柔性防水套管的外徑則可能為265mm。
實際選擇中的考慮因素:
在實際選擇柔性防水套管的尺寸時,除了考慮管道的公稱直徑外,還需要考慮管道的工作壓力、介質特性、安裝方式等因素。
如果管道的工作壓力較高或介質具有腐蝕性,可能需要選擇更大尺寸的柔性防水套管以確保安全。
三、柔性防水套管的應用場景
柔性防水套管廣泛應用于建筑、化工、鋼材、飲用水、廢水處理等領域,特別是在需要穿越墻壁或樓板的管道中,柔性防水套管能夠提供有效的防水和密封作用。
柔性防水套管的直徑通常會比所穿越的管道管徑大1~2個規格,具體選擇取決于管道的公稱直徑、工作壓力、介質特性以及安裝方式等因素。在選擇柔性防水套管時,應參考相關的標準規定(如02s404圖集)以確保尺寸匹配和密封效果。同時,也應注意選擇質量可靠的柔性防水套管產品以確保其使用壽命和防水性能。
