密閉套管是人防工程中用于穿墻管線防護的結構,主要起防爆和防水作用[3]。以下是密閉套管的詳細做法和相關圖片:
一、密閉套管的組成和類型
密閉套管主要由鋼板和鋼管組成,材質通常為Q235碳鋼。根據(jù)不同的需求,密閉套管有多種類型,包括A型、B型、C型、D型和E型。

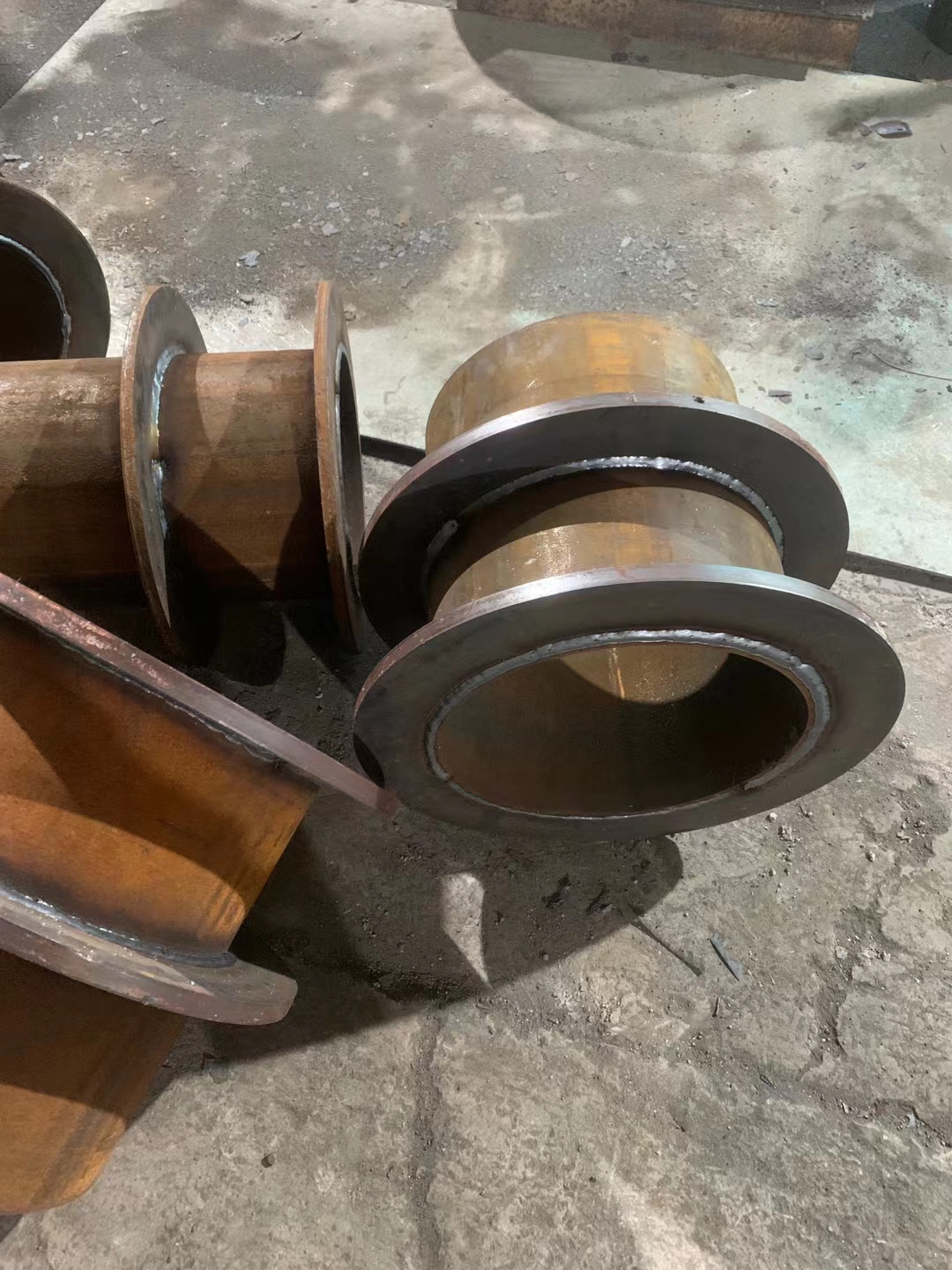

密閉套管圖片
二、 密閉套管的安裝和制作
1. 電氣鋼管采用鋼板密閉肋:
鋼板厚度為3~4mm,應與結構鋼筋焊牢。
2. 電氣剛性阻燃塑料管:
采用相同材質的塑料板制作密閉肋,板厚大于5mm。
3. 通風管鋼管厚度:
不小于3mm,密閉肋厚5～6mm,出墻面長度為100mm。

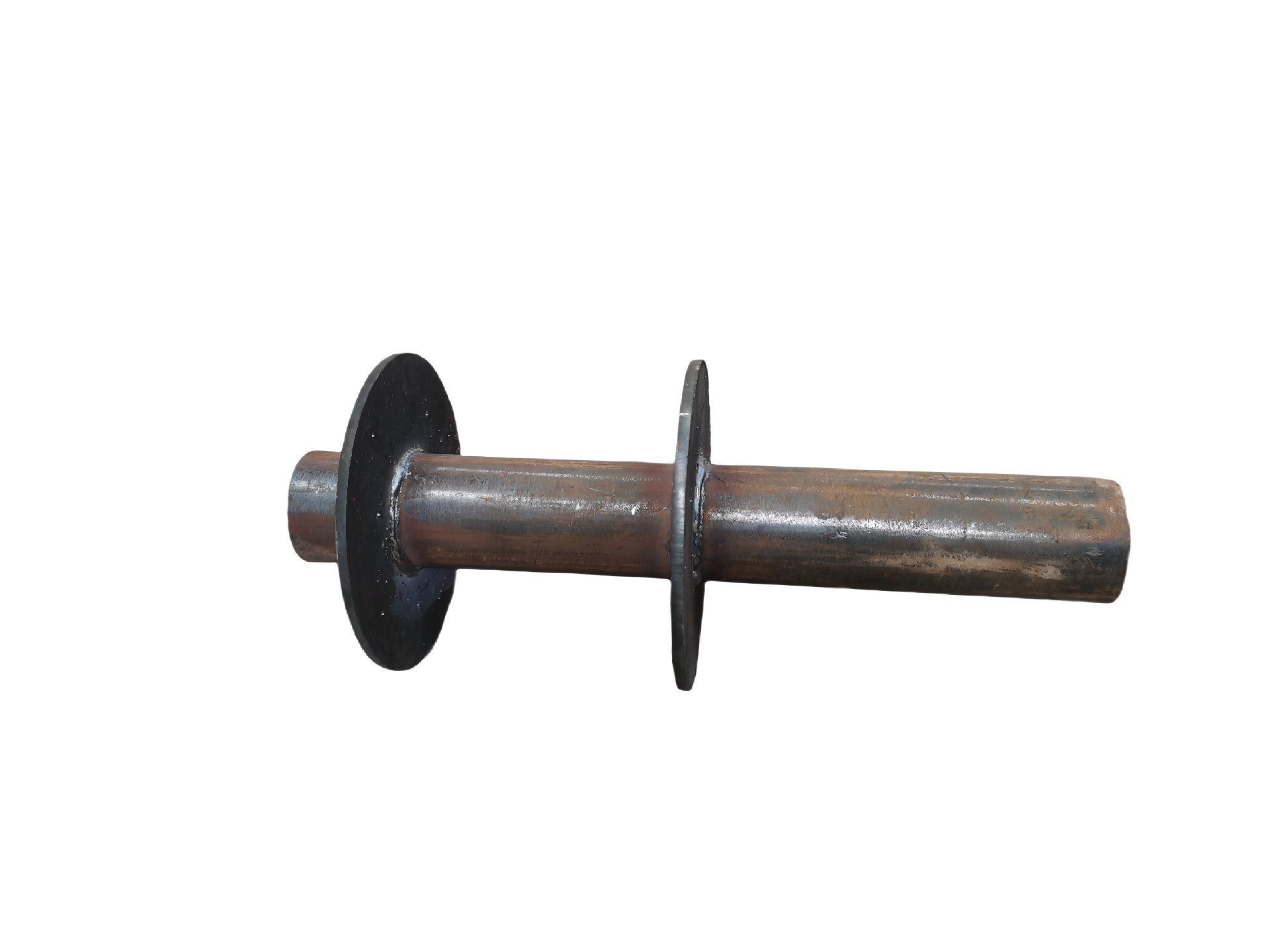

密閉通風套管
三、密閉套管的預埋和固定
在人防地下室墻體鋼筋綁好后,在相應位置預埋焊有密閉肋的短管。短管通常由3mm厚的鋼板卷制,直徑為250mm,并刷兩道防銹漆[3]。待地下室裝修時,再將連接法蘭和漸縮管焊接上去,要求嚴密不漏氣,且法蘭平面*須保持鉛垂。
四、 密閉套管的施工要求
1. 密閉翼環(huán)的位置:
應位于墻體厚度的中間,并應與周圍結構鋼筋焊牢。
2. 密閉穿墻短管的軸線:
應與所在墻面垂直。
3. 結構孔洞預留:
在施工前應完成預留孔洞的深化布置設計,并出具豎井預留孔洞大樣圖。

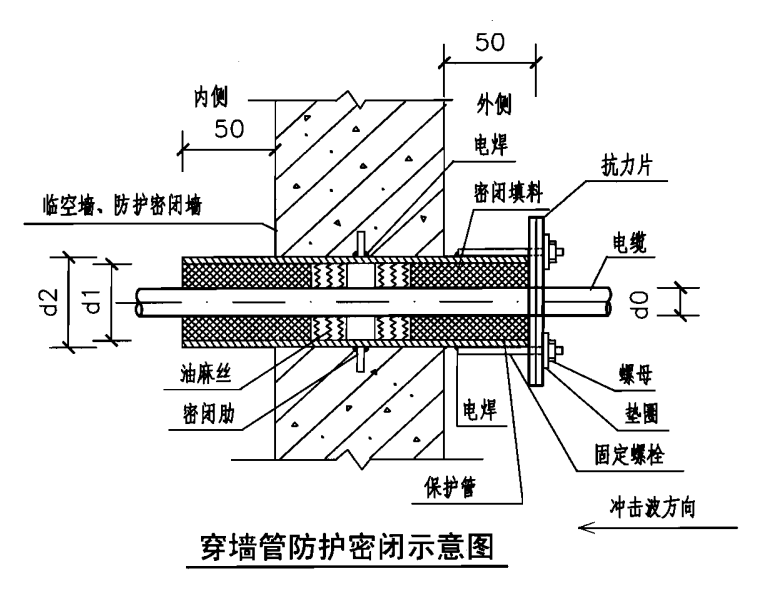

密閉套管預埋示意圖
