以下是防水套管安裝的詳細步驟和注意事項的圖解:
1. 準備工作:
- 了解圖紙和規范:仔細閱讀施工圖紙和相關規范,保證了解防水套管的安裝要求和注意事項。
- 準備材料:根據設計要求,準備合適的防水套管、密封材料、焊接材料等。
- 清理工作坑:保證安裝區域干凈、平整,沒有雜物和灰塵。
2. 測量和標記:
- 測量防水套管尺寸:根據管道的直徑和設計要求,測量并標記防水套管的尺寸。
- 確定安裝位置:根據圖紙和規范,確定防水套管在墻體或樓板上的安裝位置。
3. 制作防水套管:
- 對于剛性防水套管,使用5mm厚鋼板制作止水翼環,翼環寬度為50-80mm,并焊接在鋼套管上,保證焊縫飽滿、無氣孔、無咬邊現象。
- 對于柔性防水套管,根據設計要求制作發送套管,并保證其柔韌性和密封性。
4. 安裝防水套管:
- 將制作好的防水套管放置在預定的位置上,并使用合適的方法進行固定,如焊接、螺栓連接或卡箍固定。
- 對于柔性防水套管,保證其與墻體或樓板之間的密封良好,可以使用密封膠或密封墊進行密封處理。
5. 安裝管道:
- 將需要穿過墻體或樓板的管道插入防水套管中,并進行*要的固定和連接。
- 保證管道與套管之間的密封良好,沒有漏水現象。
6. 檢查和驗收:
- 在安裝完成后,對防水套管進行檢查,保證其符合設計要求和相關規范。
- 進行*要的測試,如水壓試驗或滲漏測試,以驗證防水套管的安裝質量。
具體的安裝方法和注意事項可能會因項目需求和當?shù)胤ㄒ?guī)而有所不同,因此在實際操作中應根據具體情況進行調整和優化。

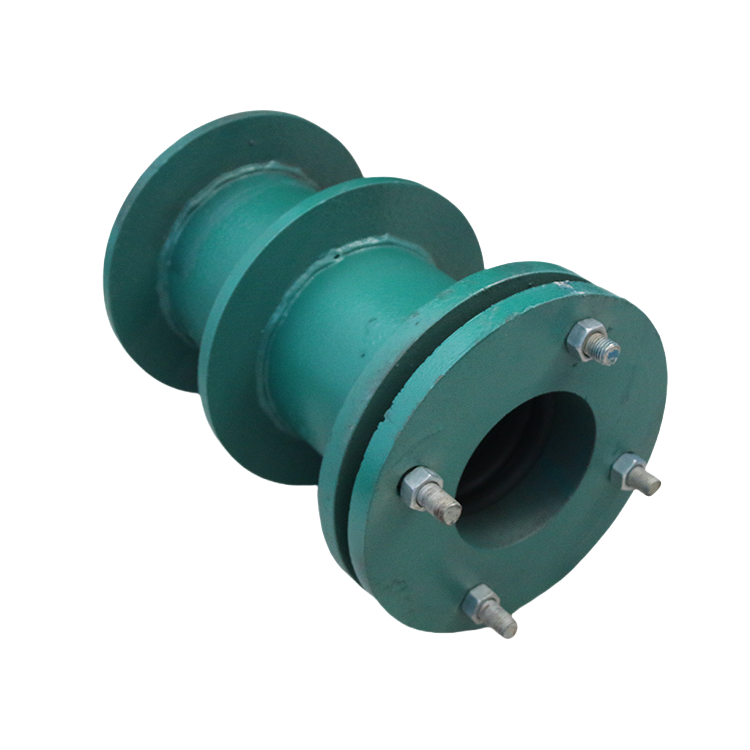

柔性防水套管實物圖片
