柔性防水套管系列產品在各種工程建筑中被廣泛應用,例如地下管道穿墻和人防工程。然而,有時客戶在訂購防水套管時會對管徑尺寸產生疑問。在這里,我們將解釋一下防水套管的尺寸問題。

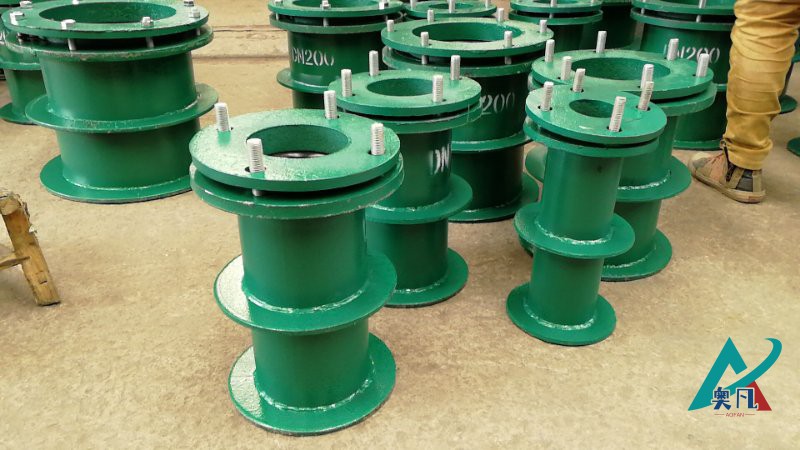

柔性防水套管廠家實拍圖片
防水套管根據02s404圖集的規定可以從幾個方面進行分類,包括壓蓋內徑、柔性防水套管內徑以及穿管的外徑和內徑。
我們通常說的DN代表公稱通徑,也就是防水套管的型號。如,如果需要對照產品尺寸,假設穿管的內徑為100mm,內徑為100mm的鋼管厚度為4mm。因此,鋼管的外徑為108mm。然后,這個鋼管需要穿進防水套管中。如果壓蓋的內徑為108mm,在穿管的過程中會有一定困難,所以壓蓋的內徑需要比管子的外徑大幾毫米。因此,壓蓋的內徑規定為114mm。
防水套管的直徑可以分為外徑、內徑和公稱直徑。對于無縫鋼管,其直徑用字母D表示,后跟外直徑尺寸和壁厚。如,外徑為108mm,壁厚為5mm的無縫鋼管表示為D108*5。塑料管也使用外徑來表示,如De63。其他材質例如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等都使用DN表示。在設計圖紙中,一般使用公稱直徑來表示,這是為了方便設計、制造和維修工作而人為規定的一種標準。公稱直徑與公稱通徑不同,是防水套管(或管件)的規格名稱。公稱直徑和內徑、外徑并不相等,比如公稱直徑為100mm的無縫鋼管有多種規格,如102*5、108*5等。其中108是管子的外徑,5表示管子的壁厚,因此,該鋼管的內徑為(108*5-5)=98mm。然而,公稱直徑并不等于管子外徑減去兩倍壁厚的差值。可以說,公稱直徑接近于內徑,但并不等于內徑。在設計圖紙中,我們使用公稱直徑來確定管子、管件、閥門、法蘭、墊片等結構尺寸和連接尺寸。公稱直徑通常用符號DN表示。如果在設計圖紙中使用外徑表示,也應制作出管道規格對照表,以明確某種管道的公稱直徑和壁厚。
相信您對柔性防水套管公稱通徑和內徑較小的原因已經有所了解。如果有任何疑問或需要進一步了解,請隨時與我們聯系。作為專業的柔性防水套管生產廠家,我們竭誠為您提供合格的產品和滿意的服務。
