柔性防水套管圖集中D1和D2至D4各表示什么?要弄清這個問題,需要了解柔性防水套管的結構,柔性防水套管通常由,鋼套管,防水翼環,法蘭壓蓋,螺栓螺母,擋水圈,橡膠圈等組成,有些特殊環境使用的防水套管使用更高一級的材料加工,可以使用301不銹鋼,304不銹鋼或是316不銹鋼等,無論什么材質,結構基本一樣,今天我們先了解下柔性防水套管的結構,再了解柔性防水套管圖集中D1和D2至D4等各代表什么意義。

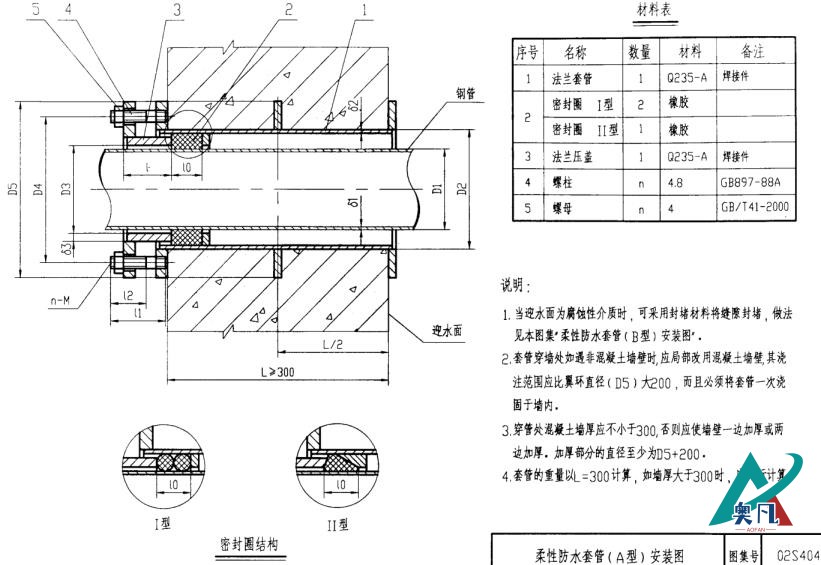

柔性防水套管結構示意圖
1. DN(公稱直徑):
DN是柔性防水套管的公稱直徑,是柔性防水套管的標準尺寸。它用于表示柔性防水套管的大小,通常以毫米為單位進行標注。
2. D1(管道外徑):
D1表示管道的外徑,即柔性防水套管所要包覆的管道的直徑。它是選擇合適尺寸的柔性防水套管時的關鍵參數之一。
3. D2(防水套管外徑):
D2表示柔性防水套管的外徑,即柔性防水套管本身的直徑。它影響著柔性防水套管與管道以及其他構件的安裝連接。
4. D3(法蘭密封套內徑):
D3是法蘭密封套的內徑,即柔性防水套管連接法蘭的孔的直徑。它決定了防水套管與法蘭的連接方式和適配性。
5. D4(螺栓中心距):
D4表示螺栓中心之間的距離,即相鄰兩個螺栓的中心間距。這個參數是在安裝防水套管時需要考慮的一個因素。
6. D5(法蘭密封圈外徑):
D5表示法蘭密封圈的外徑,即用于密封法蘭連接的圈狀構件的直徑。它與法蘭連接的緊密程度和防水性能有關。
7. l(法蘭密封罩上方短管長度):
l是法蘭密封罩上方短管的長度,即在法蘭連接中,防水套管露出法蘭密封罩上方的部分長度。
8. l0(密封圈厚度):
l0表示密封圈的厚度,即用于密封的圈狀構件的厚度。它對防水套管的密封性能至關重要。
9. δ2(鋼套管厚度):
δ2表示鋼套管的厚度,即柔性防水套管中的鋼質保護層的厚度。它影響著柔性防水套管的剛度和耐用性。
10. n-M(螺栓數量和型號):
n表示螺栓的數量,M表示螺栓的型號。這些參數用于指定連接防水套管與法蘭時所需的螺栓的數量和具體型號。
柔性防水套管圖集中一些常見參數的解釋,在我們選擇和使用柔性防水套管時非常重要,了解這些參數的含義能夠幫助工程師們正確地進行設計和安裝,確保防水系統的性能和效果。今天小編就介紹到這里,今后無論您有什么問題,都可以咨詢小編,我們可以免費提供技術服務報價等,如果有*要,我們可以進行現場技術指導,確保防水套管在后期使用中的防水效果。
