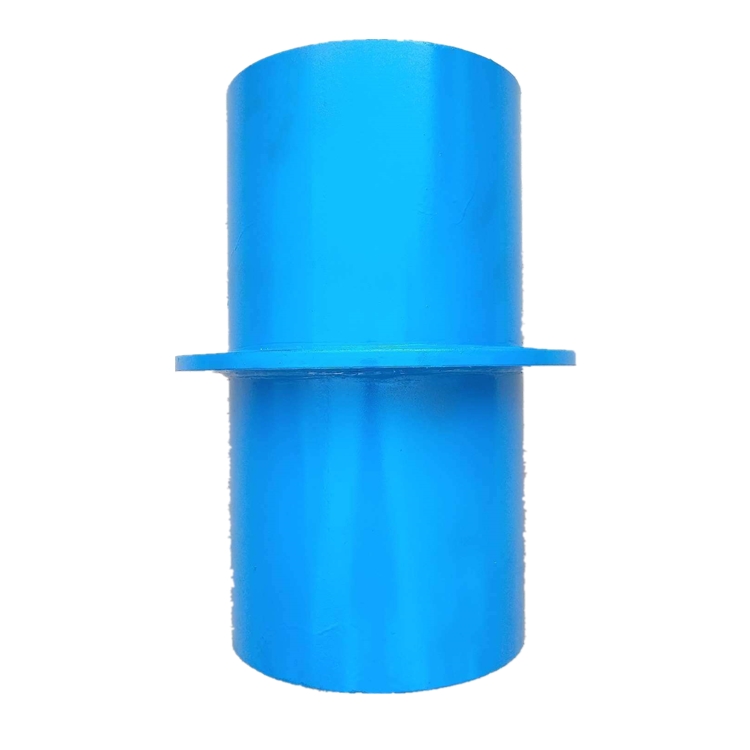

一、剛性防水套管B型簡介

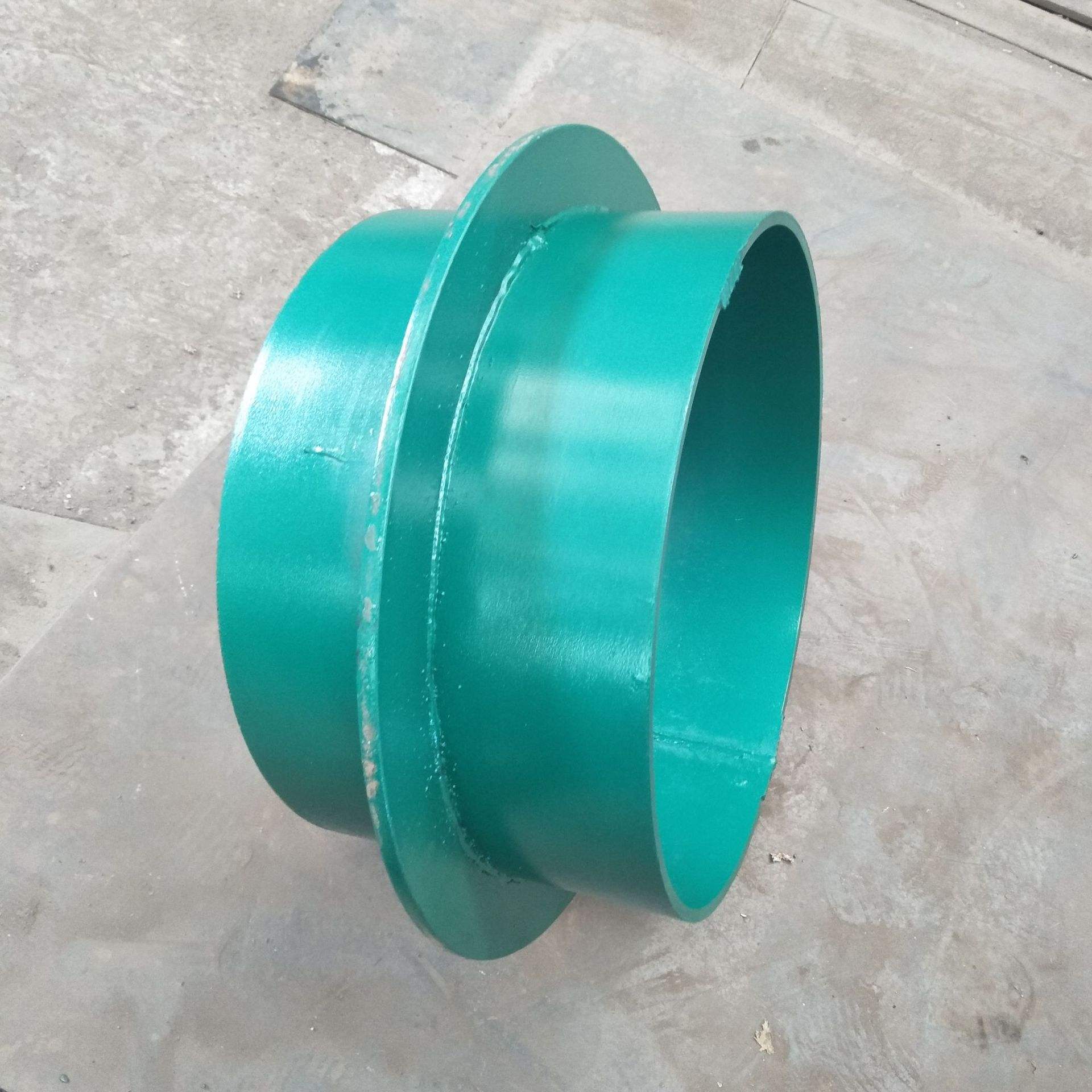

剛性防水套管B型組成：鋼制套管、翼環
剛性防水套管B型適用范圍：適用于管道（球墨鑄鐵管及鑄鐵管）穿墻處不承受管道振動和收縮變形的構（建）筑物。

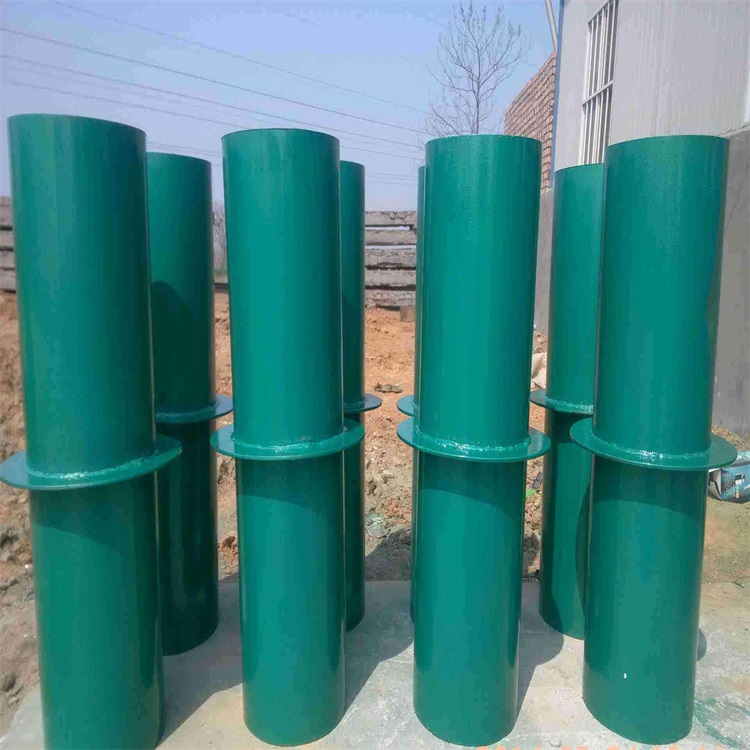

防腐油漆顏色選擇：藍色、綠色、紅色
二、剛性防水套管B型尺寸表
| 規格 | 鑄鐵管 | 球墨鑄鐵管 | 擋圈外徑 | 套管管外徑 | 焊角尺寸 | 管厚 | 環厚 |
| DN | D1 | D1 | D2 | D3 | k | δ | b |
| 75 | 93 | / | 140 | 250 | 4 | 4 | 10 |
| 100 | 118 | 118 | 168 | 280 | 5 | 4.5 | 10 |
| 150 | 169 | 170 | 219 | 330 | 6 | 6 | 10 |
| 200 | 220 | 220 | 273 | 385 | 8 | 8 | 12 |
| 250 | 271.6 | 274 | 325 | 435 | 8 | 8 | 12 |
| 300 | 322.8 | 326 | 377 | 500 | 10 | 10 | 14 |
| 350 | 374 | 378 | 426 | 550 | 10 | 10 | 14 |
| 400 | 425.6 | 429 | 480 | 600 | 10 | 10 | 14 |
| 450 | 476.8 | / | 530 | 650 | 10 | 10 | 14 |
| 500 | 528 | 532 | 590 | 730 | 10 | 10 | 16 |
| 600 | 630.8 | 635 | 690 | 830 | 10 | 10 | 16 |
| 700 | 733 | 738 | 790 | 930 | 10 | 10 | 16 |
| 800 | 836 | 842 | 900 | 1040 | 10 | 10 | 16 |
| 900 | 939 | 945 | 1000 | 1140 | 10 | 10 | 16 |
| 1000 | 1041 | 1048 | 1000 | 1240 | 10 | 10 | 16 |
| 1100 | 1144 | / | 1200 | 1340 | 12 | 12 | 20 |
| 1200 | 1246 | 1255 | 1310 | 1450 | 12 | 12 | 20 |
| 數據來源：《02S404防水套管》建筑標準設計圖集 | |||||||

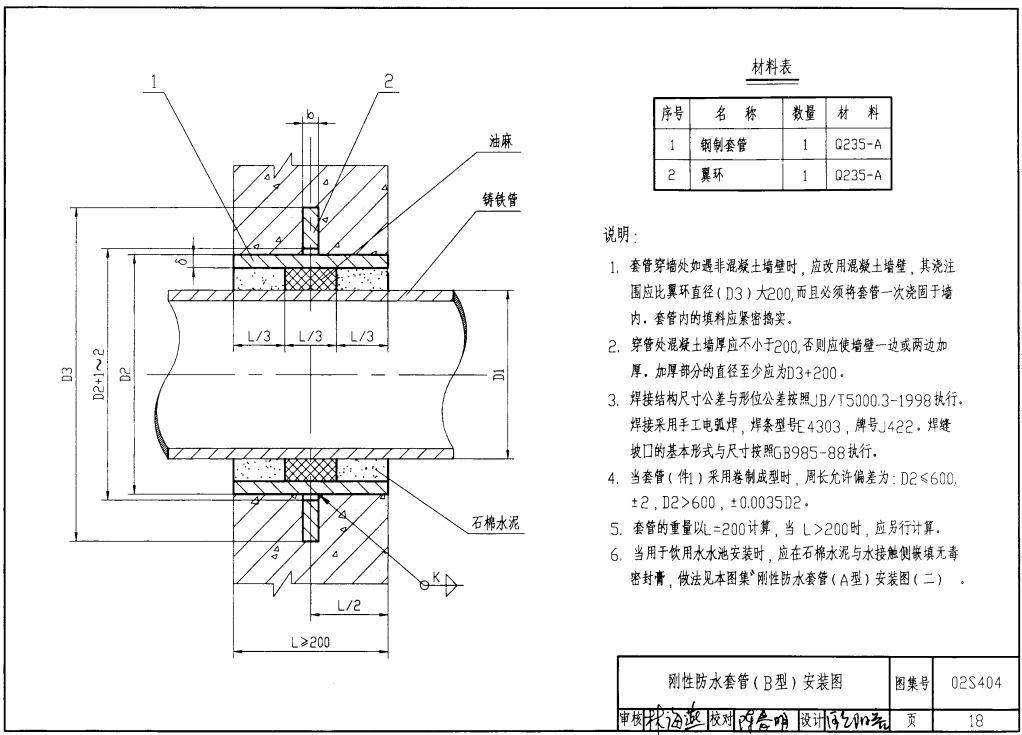

三、剛性防水套管B型安裝圖
剛性防水套管B型安裝圖
