“電氣套管又偏了5cm,剪力墻鋼筋扎完誰負責割?”——這是上周南京某項目群里凌晨1點的怒吼。土建已封模,電氣班組被甲方罰2萬,只因3根DN25電氣套管跑位。別急,下面這5步準確定位法,把“錯位”扼殺在混凝土澆筑前,照著做,預埋一次通過質監站驗收。

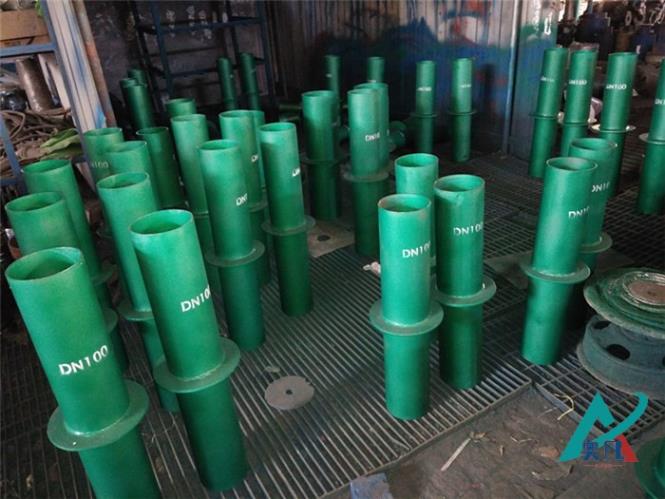

電氣套管預埋安裝固定圖片
①看圖紙→把“中心線”變成“實物線”
用紅激光水平儀把圖紙上的X/Y軸打到模板上,每根電氣套管畫十字,誤差≤1mm。別**粉筆,現場腳印一踩就花,建議0.5mm記號筆+美紋膠,雨后也不消失。
②做“限位環”→電氣套管不再左右晃
取一條寬20mm薄鐵皮,繞電氣套管外徑一圈,點焊成“鋼腰帶”,兩側各留3cm小耳朵,用鋼釘釘死在模板上?；炷翛_擊泵管時,電氣套管被環卡住,0位移。限位環成本0.4元/個,比返工割墻便宜1000倍。
③測標高→讓手機替你讀數
傳統卷尺彎腰讀數,視線偏差2mm,累積到板面就是1cm。打開“激光測距+水平尺”,也可用手機攝像頭對標高刻度,一鍵語音報數,站著就能記錄,效率提升50%。
④綁“防浮鐵絲”→別讓電氣套管“冒頭”
體積較大的混凝土振搗時,電氣套管易上浮位移,導致露出板面或位置偏差。取16#鐵絲,對角綁在上下層鋼筋網,形成“井”字壓頂,拉力≥20N,現場用彈簧秤抽檢,不合格立即加綁。
⑤拍“三角度”照片→驗收不用回現場
封模前,左45°、俯視、右45°各拍一張,附帶時間水印,自動上傳班組群。質監站線上抽查即可,減少拆模復檢80%時間,照片云端保存,結算時當簽證依據。
從“看線—限位—測高—防浮—留痕”這5步,把安裝錯位率由行業平均12%降到0.6%,一個5萬㎡項目能省返工費≈18萬元,關鍵是你不再半夜被叫去“割墻救場”。收藏本頁,下次預埋前照單打勾,混凝土一澆,電氣套管穩如“澆筑前拍的照片”,驗收簽字一次過!
