預埋電氣套管選型錯誤,主體結束后,管線無法穿入、密閉失效,只能砸墻重來。返工直接損失可達預算的20%。人防地下室電氣套管,承擔防爆波沖擊、防毒氣滲透、防潮密閉三重使命。
一、熱鍍鋅鋼管:人防穿墻電氣套管基礎款
熱鍍鋅鋼管是人防工程電氣套管**管材。
銀灰色鍍鋅層均勻光亮。電氣套管管壁厚度不小于3.0mm,遠超普通電線管。切割端口平整無毛刺。
電纜穿越人防外墻、臨空墻、防護密閉隔墻時一定選用鍍鋅人防電氣套管。
預埋時兩端伸出墻面50mm-100mm。管口臨時封堵防止堵塞。
鍍鋅層破損處及時防腐。焊接部位雙面防腐處理。

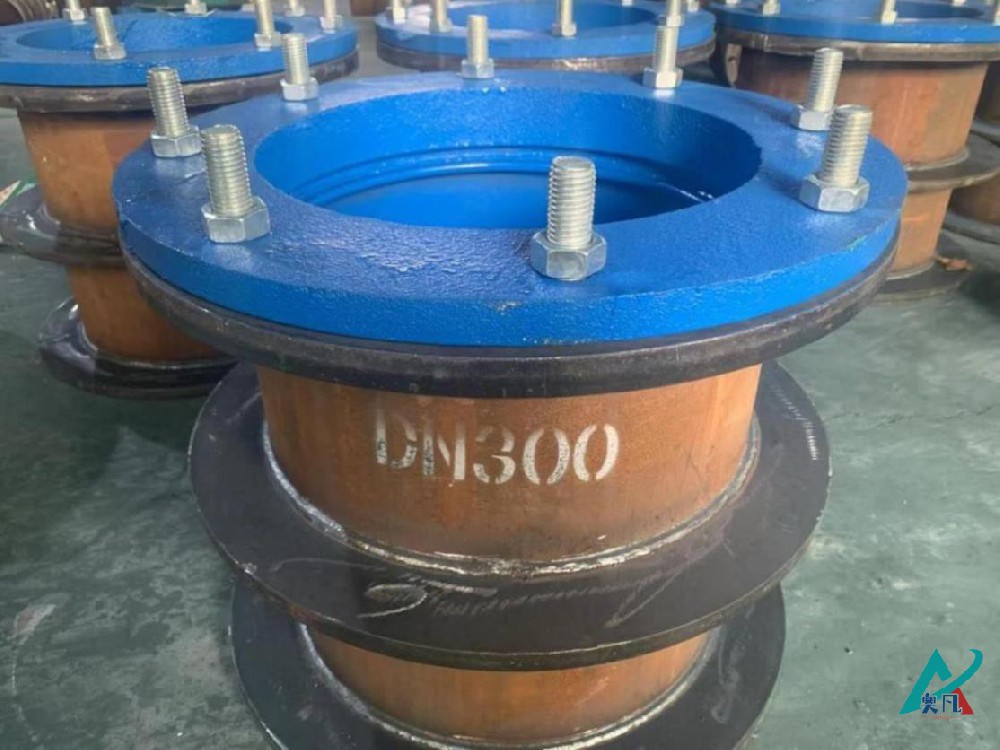

二、防護密閉肋套管:結構抗爆關鍵
防護密閉肋套管是電氣套管特殊防護結構。
鋼管中部焊接環形密閉肋。肋板寬度≥50mm、厚度≥3-10mm。雙面滿焊確保無漏點。
密閉肋將沖擊波應力擴散至墻體。避免鋼管在爆炸壓力下被拔出。
電氣套管長度=墻厚+100mm。兩端各超出抹灰面50mm。
肋板與電氣套管垂直度偏差≤2mm。中心線與電氣套管軸線重合。
三、人防備用預埋電氣套管:未雨綢繆的智慧
防護密閉門框墻上預埋4-6根50-80mm熱鍍鋅鋼管。管束排列整齊間距均勻。平時封堵戰時穿線。
預留戰時通信、報警線路通道。避免后期開墻破壞防護結構。
07FD02圖集明確規定預埋位置。管口標識清晰便于識別。
人防備用預埋電氣套管圖片
四、弱電專用密閉電氣套管:小管徑大講究
管徑不大于25mm。配套暗裝密閉盒。弱電線路多根合穿一管。
穿越人防墻的弱電線路須暗管加密閉盒。防護密閉處理確保安全。
弱電設計*須注明此要求。預埋時準確定位密閉盒。
五、避坑指南:典型錯誤與糾正
錯誤一:PVC管替代鍍鋅鋼管
PVC管抗沖擊能力為零。戰時破裂導致防護失效。
任何穿越人防圍護結構的線管須為熱鍍鋅鋼管。
錯誤二:橋架直接穿越臨空墻
橋架無法進行密閉封堵。毒氣沖擊波沿空隙滲入。
墻體兩側將橋架斷開。改為穿鍍鋅鋼管敷設。
錯誤三:弱電管徑超過限制
管徑過大導致密閉盒無法密封。防護性能不達標。
同類多根弱電線路合穿一管時,保護管徑不得大于25mm。
錯誤四:電氣套管焊接不牢
混凝土澆筑時套管移位。標高錯亂管線無法穿入。
電氣套管與周圍鋼筋滿焊固定。澆注時專人看護。
六、提升人防電氣套管預埋安裝合格率
1.對照人防圖紙核對套管坐標標高
2.對照07FD02圖集核對密閉肋尺寸
3.對照施工規范核對電氣套管材質證明
套管與結構鋼筋滿焊固定。模板開孔后二次復核中心線。
1.穿線后清理套管內部
2.填入環氧樹脂或防火膠泥
3.逐根電纜周圍密實纏繞油麻
4.加蓋≥3mm厚鍍鋅蓋板
轉發本文至工程群,私信領取高清《07FD02防空地下室電氣設備安裝》PDF版本。避免百萬返工損失。
電氣套管是人防工程的血管與神經。選型失誤將導致系統性功能喪失。掌握4類典型樣式,精準把控選型參數,施工一次成優。
人防電氣套管雖小,承載的防護責任重大。
