電纜只要穿過這 4 面"人防生命墻",就須預埋電氣組合套管,位置錯一個,驗收亮紅牌!下面用 2025 新規+現場實拍,帶你鎖定防爆密閉關鍵點,一次通過不返工。
一、人防墻身 4 大*選位置:避開這些 “假位置” 才合規
1. 防護單元隔墻:人防分區的 “電力分界線”
防護單元隔墻是分隔不同人防區域的核心墻體,一旦戰時某區域受損,需通過電氣組合套管確保另一區域電氣系統獨立運行。根據《人民防空地下室設計規范》GB50038-2005,每道防護單元隔墻須預埋至少 2 組電氣組合套管(每組含強電、弱電電氣組合套管各 1 根),管徑不小于 DN50。
有些供應商稱 “防護單元隔墻可少裝電氣組合套管,后期開孔補裝”—— 這是錯誤的!后期開孔會破壞墻體防護結構,無法抵御沖擊波,驗收*不過關。奧凡科技在服務某地下指揮所項目時,就曾阻止過這種違規操作,幫客戶避免返工損失。
2. 臨空墻:直面沖擊波的 “**道電力防線”
臨空墻直接承受室外沖擊波,是人防工程的 “外墻屏障”,電氣管線穿越此處須用加厚型組合套管。規范要求:臨空墻電氣組合套管需采用壁厚≥3mm 的熱鍍鋅鋼管,且須帶雙層密閉肋(普通墻身僅需單層),密閉肋厚度≥4mm。
部分施工隊用壁厚 2mm 的薄壁電氣組合套管代替 —— 奧凡技術員在驗收中發現,這種電氣組合套管在模擬沖擊波測試中會直接變形,根本無法防護,屬于典型的 “虛假合規”。
3. 密閉隔墻:防毒防煙的 “電力密封門”
密閉隔墻用于阻擋毒氣、煙霧擴散,電氣組合套管安裝需保障 “零縫隙”。*選要求:電氣組合套管與墻體之間需用微膨脹混凝土澆筑,管口內側需加裝橡膠密封圈,且電氣組合套管兩端需高出墻面 60mm(普通墻身僅需 50mm),防止積水滲入。
有人說 “密閉隔墻電氣組合套管不用密封圈,打玻璃膠就行”—— 這是虛假操作!玻璃膠在戰時高溫或毒氣侵蝕下會失效,須用人防專用耐老化橡膠圈(奧凡電氣組合套管配套的密封圈可耐 - 30℃至 80℃環境)。

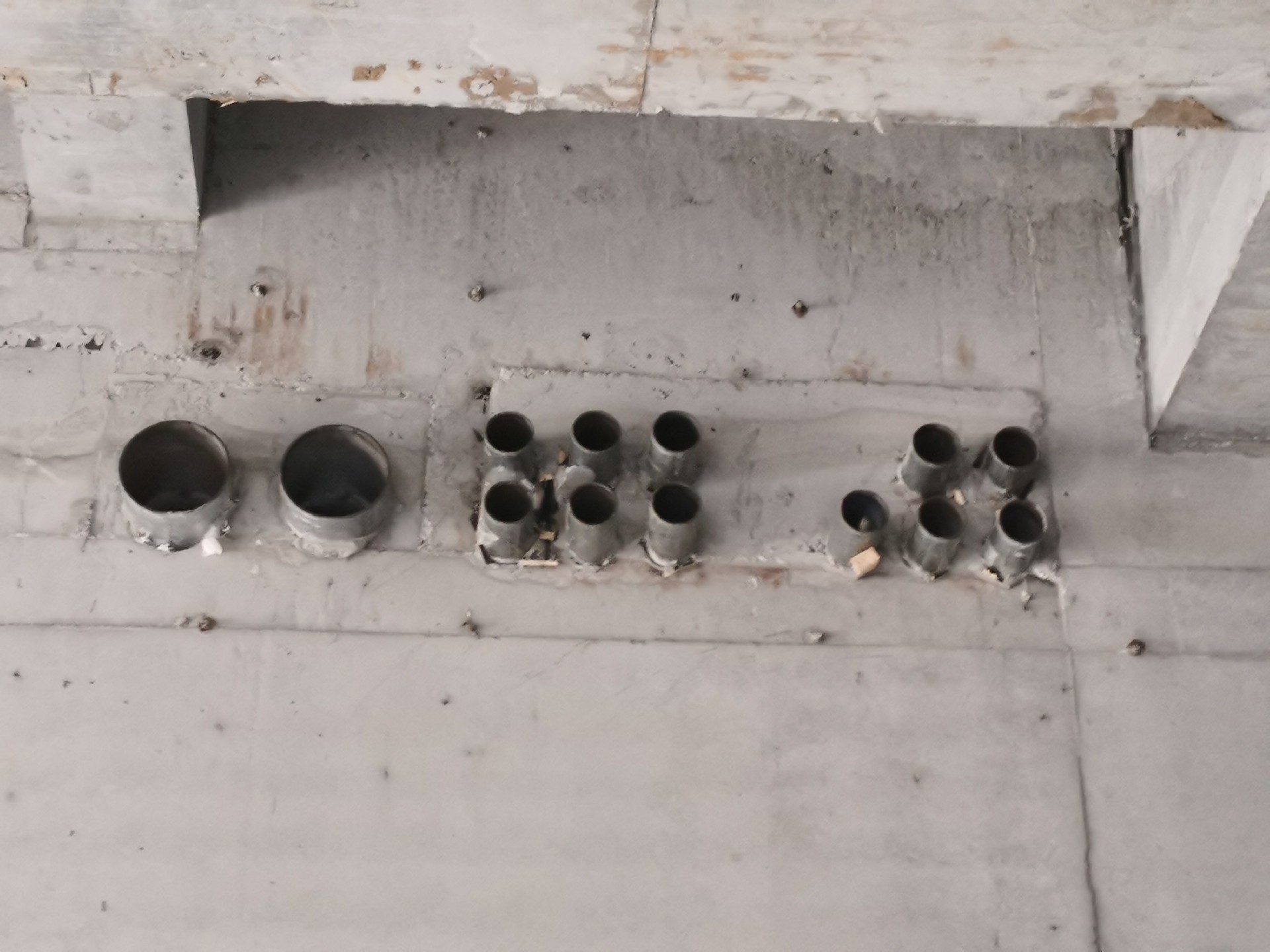

密閉隔墻用電氣組合套管圖片
4. 外墻轉角處:易被忽略的 “電力銜接點”
人防外墻轉角處因結構特殊,常被施工隊遺忘裝電氣組合套管,但此處是室外電纜進入室內的關鍵銜接點。規范明確:外墻轉角 1.5 米范圍內須預埋 1 組備用電氣組合套管,用于戰時臨時增加線路(如應急照明、通信線路)。
二、防爆密閉 3 大關鍵點:這些 “細節” 決定防護效果
1. 材質選擇:不是所有熱鍍鋅管都合格
防爆密閉的基礎是材質,合格的電氣組合套管需滿足:① 鋼管材質為 Q235-A(可提供材質證明書);② 熱鍍鋅層厚度≥85μm(用測厚儀可檢測);③ 密閉肋為一體成型(焊接式密閉肋易開裂,屬于虛假工藝)。
奧凡科技的電氣組合套管均經過鍍鋅層檢測,每批產品附帶檢測報告,避免 “假鍍鋅管” 以次充好。
2. 焊接工藝:滿焊 vs 點焊,防護天差地別
密閉肋與電氣組合套管的焊接是防爆關鍵,規范要求須雙面滿焊,焊縫高度≥電氣組合套管壁厚,且無氣孔、夾渣。有些施工隊圖省事用點焊 —— 奧凡技術員曾拆解過點焊電氣組合套管,發現焊縫僅覆蓋 1/3 面積,戰時毒氣會從縫隙滲入,完全不達標。
3. 封堵處理:臨時封堵≠**封堵
施工階段需對電氣組合套管做臨時封堵(防止水泥漿進入),但很多人誤將臨時封堵當**封堵。正確做法:臨時封堵用泡沫板 + 膠帶,竣工前需更換為人防專用防火封堵材料(如膨脹防火密封膠),且封堵深度≥100mm,確保防毒防火。
三、選對電氣組合套管 + 裝對位置:奧凡的 “驗收保障方案”
很多客戶擔心 “選對位置但電氣組合套管質量差”,奧凡環?？萍继峁?“定制化電氣組合套管 + 現場指導” 服務:① 根據墻身類型(臨空墻 / 密閉墻等)定制電氣組合套管參數;② 技術員上門指導安裝,避免裝錯位置;③ 提供驗收技術支持,確保一次通過。
