人防防護密閉套管的擋板位置應根據具體的安裝環境和要求來確定:
1. 擋板定義及作用:
擋板是人防密閉套管中的一個重要部件,它不同于本體上的端面法蘭,是自身安裝完成以后在端口處重新的兩片法蘭,有效地實現了對于密封端面的防護,提升在核爆中沖擊波對于管道系統的影響,滿足了人防工程中的使用需求。
2. 擋板安裝位置:
對于單側受沖擊波侵害的圍護結構墻的穿墻套管保護,擋板應安裝在受沖擊波一側。對于兩側受沖擊波侵害的防護單元隔墻穿墻防護密閉套管保護,兩側都需要安裝擋板。
如果人防密閉套管設置在兩個人防區之間,人防密閉套管兩側都須設置翼環和防沖擊波的擋板。
對于大于DN150mm的管道穿過人防圍護結構時,在其穿墻(穿板)處應設置外側加防護擋板的剛性防水套管。
3. 具體安裝要求:
有擋板和固定法蘭的防護密閉套管在安裝時,需要先把填充材料施工完后再進行擋板和固定法蘭的焊接。
擋板內徑比穿墻管道外徑大2mm～3mm。當穿墻管道安裝完畢后,先用密封材料將防護密閉套管與穿墻管道之間的縫隙進行填堵,然后在防護密閉套管受沖擊波一側將擋板與防護密閉套管止水環在一起。

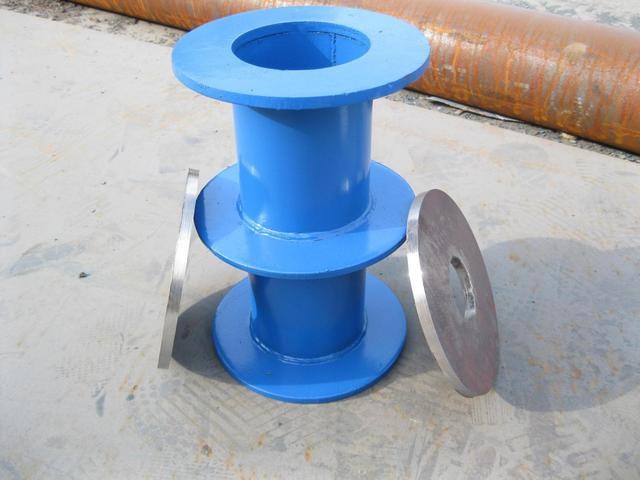

人防防護密閉套管
人防防護密閉套管的擋板應安裝在受沖擊波一側,以提供額外的防護。如果防護密閉套管位于兩個人防區之間,則兩側都需要安裝擋板。具體的安裝位置應根據實際的工程需求和設計規范來確定。
