防水套管對照表通常用于展示不同規格和型號的防水套管的具體尺寸和參數。以下是根據常見的02S404等標準圖集整理的防水套管對照表示例:

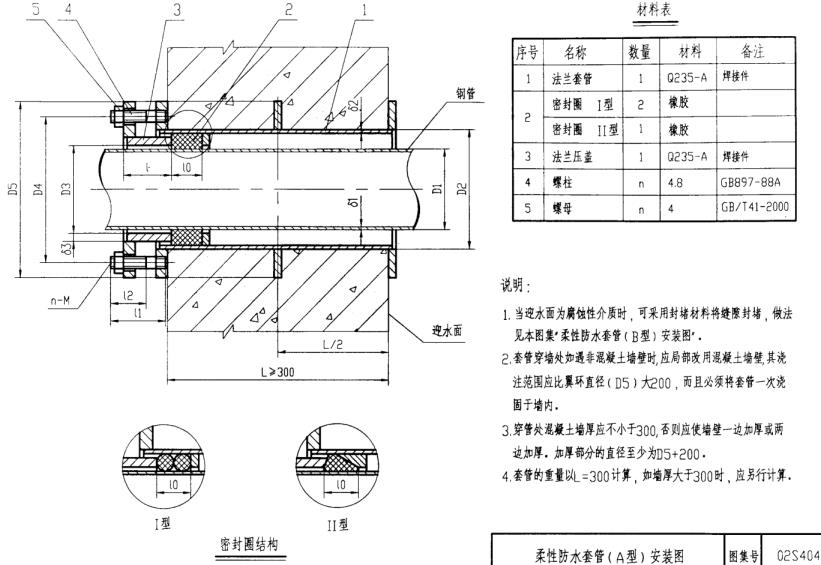

柔性防水套管結構示意圖
柔性防水套管對照表
| 序號 | 公稱直徑DN | 工作管道外徑D1 | 套管外徑D2 | 法蘭內徑D3 | 其他參數(示例) |
|---|---|---|---|---|---|
| 1 | DN50 | - | - | 60 | (具體參數根據實際需求確定) |
| 2 | DN80 | 89 | 133 | 94 | - |
| 3 | DN100 | 108 | 146 | 114 | - |
| ... | ... | ... | ... | ... | ... |
注意:
上表中的“-”表示該參數在示例中未給出,實際使用時需參考完整圖集。
柔性防水套管根據結構的不同可分為A型和B型(B型又分為B1和B2),其尺寸參數可能有所不同。
其他參數可能包括對角螺柱中心距、法蘭外徑、法蘭長度、橡膠圈厚度等,具體根據實際需求確定。

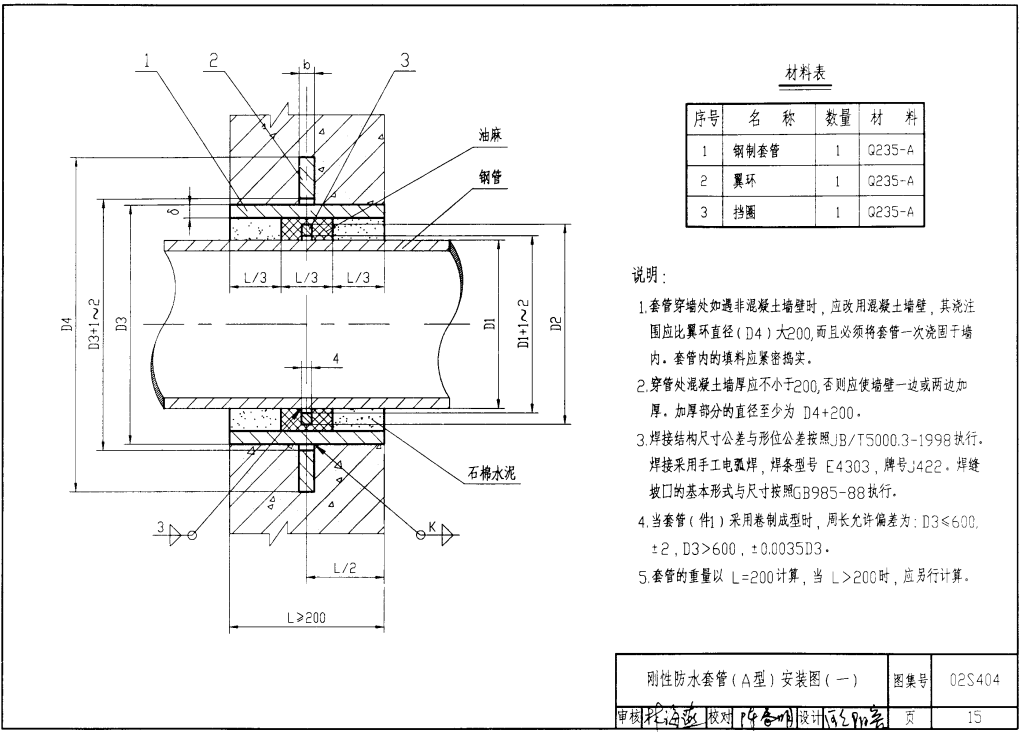

剛性防水套管結構示意圖
剛性防水套管對照表
| 序號 | 公稱直徑DN | 工作管道外徑D1 | 套管外徑D2 | 其他參數(示例) |
|---|---|---|---|---|
| 1 | DN50 | 57 | 60(或根據標準確定) | - |
| 2 | DN80 | 89 | 95(或根據標準確定) | - |
| 3 | DN100 | 108 | 114(或根據標準確定) | - |
| ... | ... | ... | ... | ... |
注意:
剛性防水套管的尺寸參數可能因標準圖集的不同而有所差異,具體需參考相應的標準圖集。
其他參數可能包括套管長度、壁厚等,具體根據實際需求確定。
防水套管選擇注意事項
根據使用場景選擇類型:
柔性防水套管適用于有震動或嚴實防水要求的場景,而剛性防水套管則適用于一般防水要求的場景。
根據管道尺寸選擇規格:
根據工作管道的外徑選擇合適的防水套管規格,確保防水套管能夠緊密地包裹住工作管道。
參考標準圖集:
在選擇防水套管時,應參考相應的標準圖集(如02S404等),以確保所選套防水管的尺寸和參數符合規范要求。
注意材質和質量:
防水套管的材質和質量直接影響到其防水性能和使用壽命,因此應選擇高品質的材料和可靠的制造商。
防水套管對照表是選擇和安裝防水套管時的重要參考工具。查閱對照表,可以方便地找到符合自己需求的防水套管規格和參數。
