人防工程中的防水套管,也稱為人防密閉套管,是專門用于人防工程中管道穿越防護墻體的特殊的防水套管。以下是關于人防防水套管的一些關鍵信息:
1. 標準與規范:
人防防水套管的主要參照標準為《07FS02 防空地下室給排水設施安裝》。
根據GB50134-2004《人民防空工程施工及驗收規范》,密閉穿墻短管作人防防水套管時,應符合規定,包括在人防防水套管與管道之間應用密封材料填充密實,并在管口兩端進行密閉處理。填料長度應為管徑的3-5倍,且不得小于100mm;管道在人防防水套管內不得有接口;人防防水套管內徑應比管道外徑大30～40mm。
2. 材質與結構:
人防防水套管主要由鋼管、翼環、法蘭等組成。
翼環和人防防水套管厚度應符合規范要求,防水套管的翼環兩邊應雙面滿焊,且焊縫飽滿、平整、光滑,無夾渣、無氣泡、無裂紋現象。
3. 長度規定:
根據《07FS02 防空地下室給排水設施安裝》,DN150以下人防防水套管的管徑比管道管徑大兩號,DN150及以上人防防水套管的管徑比管道管徑大一號。止水翼環采用鋼板切割后焊接,D≤150mm止水翼環采用δ=10mm厚鋼板制作,D>150mm止水翼環采用δ=12mm厚鋼板制作,止水環高度為60mm,止水翼環與人防防水套管要求雙面焊接。
人防密閉套管的長度可以根據建筑平面圖、結構管面圖以及建筑立面圖來確定,并參照標準圖集來制作。
4. 安裝要求:
人防主體澆砼后,不得再打洞開槽。所有洞口均需預留帶止水翼環的人防防水套管。
預埋套管不得與結構主筋直接焊在一起,應用附加鋼筋固定后焊接或綁扎牢固。
5. 功能:
人防防水套管的主要作用是對于穿過人防維護的管道起到防護密閉措施,防止毒氣沿穿墻套管內空隙滲入,確保工程的整體氣密性。

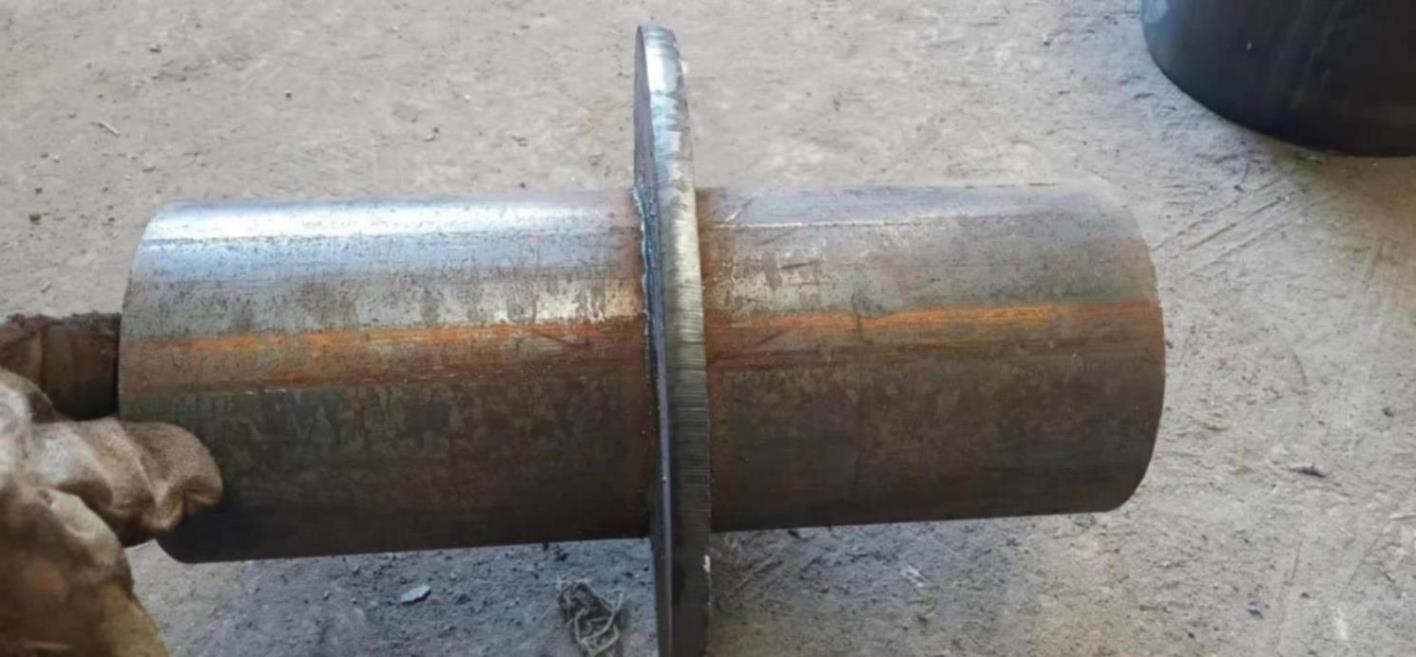

人防防水套管
