在建筑工程中,穿墻套管的防水做法是至關重要的,它確保了建筑的防水性能和結構安全。以下是一些穿墻套管防水做法的圖集和規范要點,這些圖集為工程師在設計和施工中提供了重要的參考。
02S404 防水套管圖集
這是由中國建筑標準研究院出版的高清02S404圖集,主要為工程師用戶設計圖紙?zhí)峁﹨⒖肌?2S404防水套管適用于民用及一般工業建筑、市政給水排水工程構(建)筑物。圖集詳細介紹了柔性防水套管和剛性防水套管的安裝、尺寸、規格說明。它對管徑和法蘭的厚度以及內外徑都有嚴格的要求,須嚴格按照02S404防水套管圖集標準來制作。按結構也可分為02S404剛性防水套管和02S404柔性防水套管兩種。柔性防水套管主要用在人防墻,水池等要求很高的地方,剛性防水套管一般用在地下室等管道需穿管道地位置。
穿墻、穿樓板管道防水構造做法及節點詳圖
這份文檔提供了穿墻、穿樓板管道防水構造的具體做法說明和節點圖。它強調了地下室穿墻管道應采用穿墻套管式防水構造,穿墻套管應加焊止水環。穿墻套管與管道之間的縫隙應用柔性材料密實填充,且端面應光滑。管道接口不得設在穿墻套管內。此外,還提到了當管道位置較低,地下水位較高時,應在穿墻套管周設置緊固裝置,確保穿墻套管與管道之間的縫隙填料持續密實且不產生位移。
《管道穿墻、屋面防水套管》(圖集編號:18R409)
這是一項修編圖集,替代了01R409。圖集在原圖集基礎上,對常用穿墻套管內容依據管道穿圍護結構的位置及功能進行了整合梳理,區分了穿樓板、屋面穿墻套管;穿防火墻穿墻套管,穿臨空墻套管;穿普通墻穿墻套管及穿基礎墻穿墻套管。補充了保溫管道穿墻、樓板的套管做法。套管的管徑范圍擴充至DN1000。同時對原圖集中的細節進行了修訂:取消穿墻套管固定筋做法,統一采用翼環;結合工程實踐,取消了防偏板;穿墻套管的設置充分考慮到施工預埋工藝的要求。

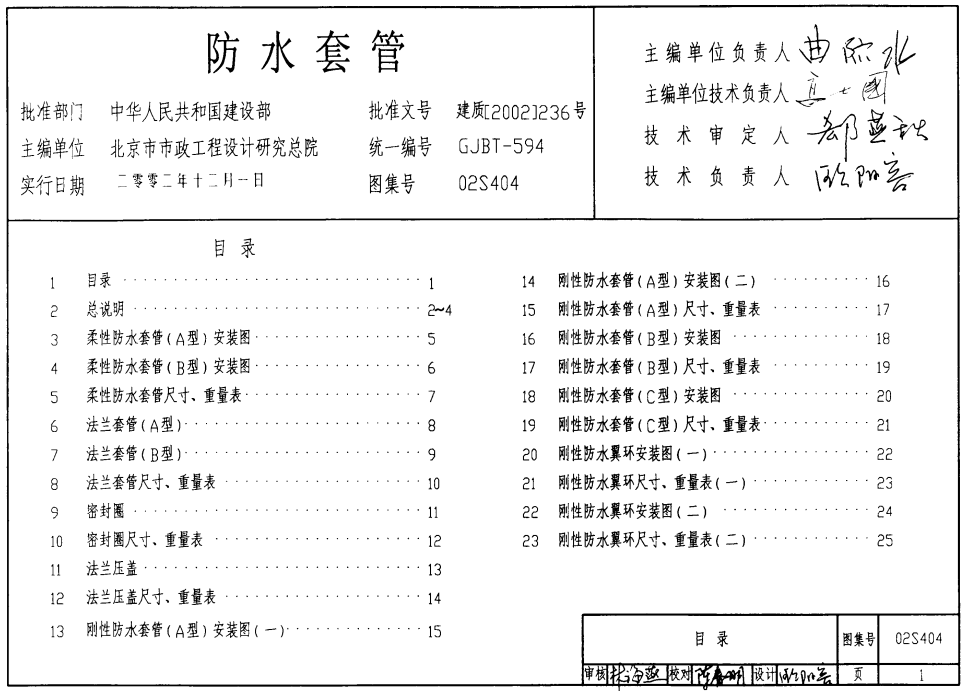

02S404防水套管目錄
這些圖集和規范為穿墻套管的防水做法02S404防水套管目錄提供了詳細的指導,確保了在不同工程環境下都能達到預期的防水效果。工程師和施工人員應嚴格按照這些圖集和規范要求進行設計和施工,以確保建筑的長期安全和防水性能。
