現代建筑工程中,防護密閉套管作為確保管道系統安全運行的關鍵組件,其重要性不言而喻。特別是在涉及防水、防密、耐腐蝕等特殊要求的場景中,D型防護密閉套管更是展現出其獨特的優勢與價值。奧凡將從設計原理、施工細節、應用場景及性能優勢等多方面,對D型防護密閉套管進行深入剖析,并配以詳細圖集,旨在為專業人士提供詳盡而深入的指導。
一、D型防護密閉套管的設計理念
D型防護密閉套管是專為人防工程中穿越防護墻體的管道而設計。它不僅需要承受一定的壓力沖擊,還要確保在各種環境條件下的密封性和耐久性。D型防護密閉套管的設計特點在于其結構的穩定性和密封性,使其成為人防工程中不可或缺的部分。
二、安裝前的準備工作
在安裝D型防護密閉套管之前,須進行細致的準備工作。這包括熟悉圖集07FS02中的相關要求,了解D型防護密閉套管的尺寸規格、材料要求以及安裝位置。此外,還需要準備相應的施工工具和輔助材料,如焊接設備、密封材料等。
三、安裝步驟詳解
1.、預埋位置的確定:
D型防護密閉套管應在澆筑混凝土墻體時預埋。施工人員需根據設計圖紙確定防護密閉套管的準確位置,并確保其軸線與墻面垂直,位于墻體厚度的中間。
2.、固定方式的選擇:
防護密閉套管需與周圍結構鋼筋牢固焊接。選擇合適的焊接方法和材料,確保焊接質量滿足防護密閉要求。
3.、密閉肋的制作與安裝:
D型防護密閉套管的密閉肋通常采用厚度為10-12mm的鋼板制作。密閉肋應與防護密閉套管焊接在一起,并確保焊縫飽滿、均勻、嚴密。
4.、密封材料的填充:
在防護密閉套管與管道之間填充適當?shù)拿芊獠牧?如橡膠密封圈或其他彈性材料,以確保連接處的密封性。
四、安裝示意圖的利用
圖集07FS02提供了D型防護密閉套管的詳細安裝示意圖。這些示意圖清晰地展示了防護密閉套管的安裝位置、固定方式、連接方法等關鍵信息。施工人員應充分利用這些示意圖,以確保安裝工作的準確性和規范性。

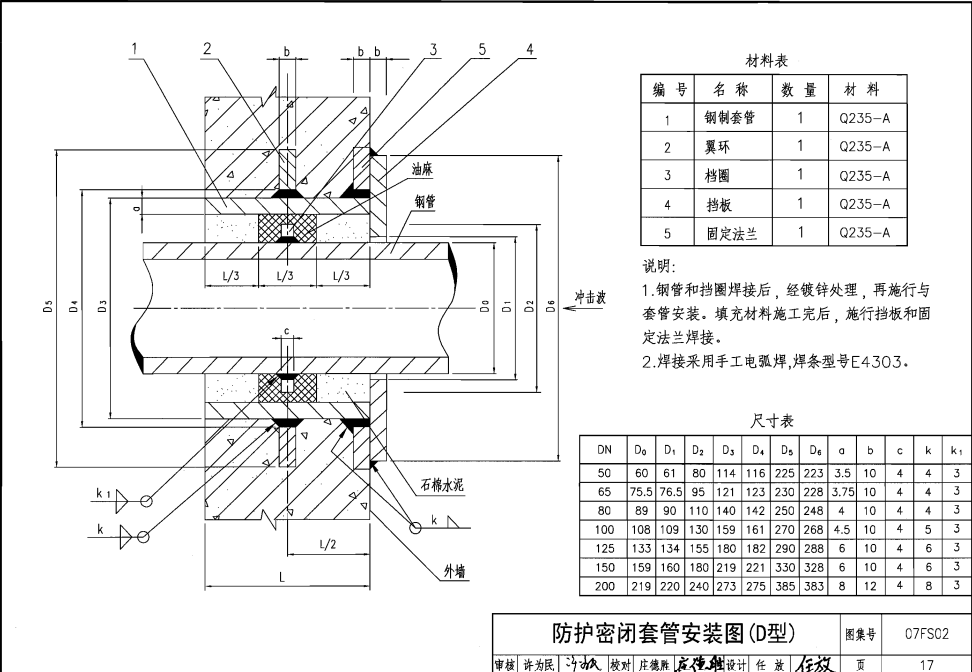

防護密閉套管安裝圖D型(防護密閉套管圖集07fs02)
五、材料表的參考價值
材料表是施工過程中的重要參考。它詳細列出了D型防護密閉套管的材料規格,包括防護密閉套管的材質、壁厚、翼環高度和厚度等。這些信息對于選擇合適的防護密閉套管材料和尺寸至關重要。
六、焊縫尺寸的規定
焊縫的質量直接關系到防護密閉套管的密封性和耐久性。圖集中對D型防護密閉套管的焊縫尺寸有嚴格的規定,包括焊縫的寬度、高度和間距等。施工人員須遵循這些規定,確保焊縫的質量和可靠性。
D型防護密閉套管的正確安裝對于人防工程的安全至關重要。遵循圖集07FS02中的指導和規定,施工人員可以確保防護密閉套管的安裝質量,從而保障整個工程的防護性能。
