鋼性防水套管是建筑工程中用于管道穿墻的重要組件,它確保了墻體的完整性和防水性能。根據國家建筑標準設計圖集02S404或S312標準,鋼性防水套管有一套詳細的尺寸對照表,以適應不同直徑的管道穿墻需求。
一、介紹鋼性防水套管的管徑對照表之前,我們首先需要了解一些基本的參數定義:
- **DN**:表示鋼性防水套管的公稱直徑,這是管道穿墻的主要參考尺寸。
- **D1**:鋼性防水套管設計穿管的外徑,即鋼性防水套管內部可以穿過的管道外徑。
- **D3**:鋼性防水套管本身的外徑,關系到鋼性防水套管與墻體之間的匹配。
- **D4**:翼環的外徑,翼環是鋼性防水套管的一部分,用于增強鋼性防水套管與墻體的連接。
- **δ**:鋼性防水套管的厚度,影響鋼性防水套管的結構強度。
- **L**:鋼性防水套管的長度,通常根據墻體厚度和安裝要求確定。
二、以下是一些根據02S404圖集得出的鋼性防水套管的規格示例,這些規格是工程中常見的尺寸:
- DN50:外徑D1為60mm,D3為114mm,翼環外徑D4為114mm,鋼性防水套管厚度δ為3.5mm。
- DN65:外徑D1為75.5mm,D3為121mm,翼環外徑D4為121mm,鋼性防水套管厚度δ為3.75mm。
- DN80:外徑D1為89mm,D3為140mm,翼環外徑D4為140mm,鋼性防水套管厚度δ為4mm。
- DN100:外徑D1為108mm,D3為159mm,翼環外徑D4為159mm,鋼性防水套管厚度δ為4.5mm。
- DN125:外徑D1為133mm,D3為180mm,翼環外徑D4為180mm,鋼性防水套管厚度δ為6mm。
- DN150:外徑D1為159mm,D3為203mm,翼環外徑D4為203mm,鋼性防水套管厚度δ為6mm。
- DN200:外徑D1為219mm,D3為273mm,翼環外徑D4為273mm,鋼性防水套管厚度δ為8mm。
- DN250:外徑D1為273mm,D3為325mm,翼環外徑D4為325mm,鋼性防水套管厚度δ為8mm。
這些尺寸是剛性防水套管設計和施工的基礎,它們確保了鋼性防水套管可以適應不同厚度的墻體,并且與管道緊密配合,以達到較好的防水效果。

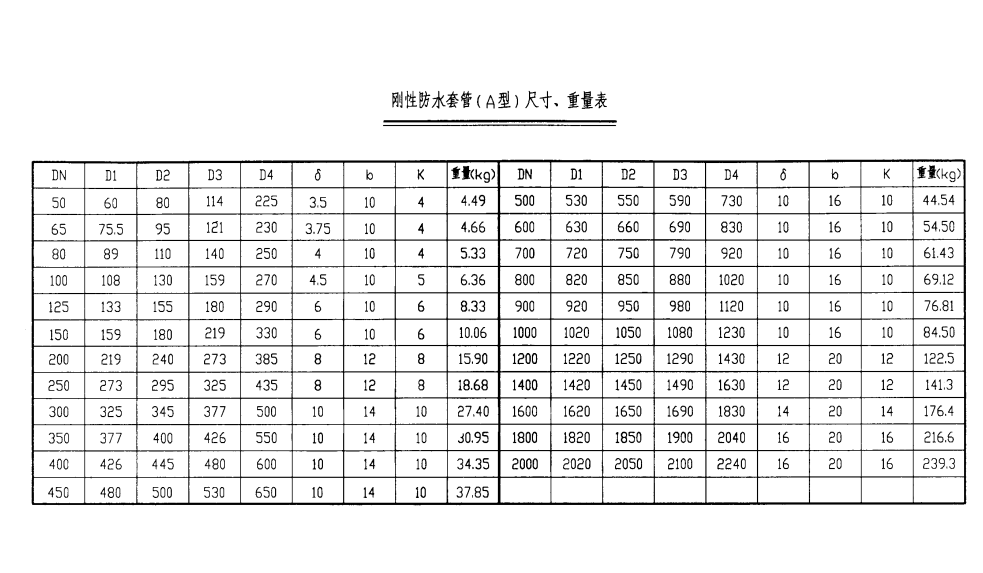

剛性防水套管(A型)尺寸、重量表
三、選擇和使用鋼性防水套管時,需要考慮以下因素:
1、墻體的厚度和材料,確保鋼性防水套管可以完全嵌入墻體中。
2、管道的類型和尺寸,以確定所需的鋼性防水套管公稱直徑。
3、安裝環境的特殊要求,如是否需要承受振動或溫度變化。
鋼性防水套管的正確選擇和安裝對于確保建筑工程的質量和安全至關重要。施工過程中,應嚴格按照設計圖紙和相關規范進行操作,確保鋼性防水套管的尺寸、位置和固定方式符合要求。準確的尺寸對照和專業的施工技術,可以確保鋼性防水套管在建筑工程中發揮其應有的作用,提高建筑物的耐久性和防水性能。
