人防通風套管壁厚對照表是用于確定人防工程中通風套管的適當壁厚的技術文件。通風套管在人防工程中起到連接通風管道和外部通風設備的作用,其壁厚的選擇對于保證通風系統的正常運行和安全性至關重要。
根據相關標準和規范,人防通風套管的壁厚通常由以下因素決定:
1. 使用環境:
人防工程的使用環境可能包括潮濕、腐蝕性氣體、爆炸風險等因素。因此,通風套管的壁厚應根據其在特定環境下的耐久性和可靠性進行選擇。例如,在潮濕環境下,應選擇具有較好防腐性能的材料,并適當增加壁厚以延長使用壽命。
2. 管道壓力:
通風套管需要承受來自通風管道內部的壓力,包括正壓和負壓。當管道內部壓力較大時,應選擇較厚的壁厚以保證通風套管的強度和穩定性。否則,通風套管可能發生變形、破裂等問題,影響通風系統的正常運行。
3. 氣流速度:
通風套管內的氣流速度也是影響壁厚選擇的重要因素之一。當氣流速度較高時,通風套管內部會產生較大的摩擦阻力,從而導致能量損失和噪音增加。因此,應選擇適當厚度的壁厚以減小摩擦阻力,提高通風系統的效率。
根據《人防工程施工及驗收規范》GB 50134-2004,當設計無規定時,人防通風套管的壁厚應符合以下要求:
- 給水管、壓力排水管、電纜電線等的密閉穿墻短管,應采用壁厚大于3mm的鋼管。
- 通風管的密閉穿墻短管,應采用厚2～3mm的鋼板焊接制作,其焊縫應飽滿、均勻、嚴密。
根據圖集07FK02,人防通風套管的制作應采用3mm厚的鋼板卷圓,并焊接密閉肋。
在現實應用中,人防通風套管壁厚對照表應根據具體的工程設計要求和使用環境進行編制和使用。設計人員應根據相關標準和規范,結合工程的實際情況,確定適當?shù)谋诤?以保證人防通風系統的正常運行和安全性。

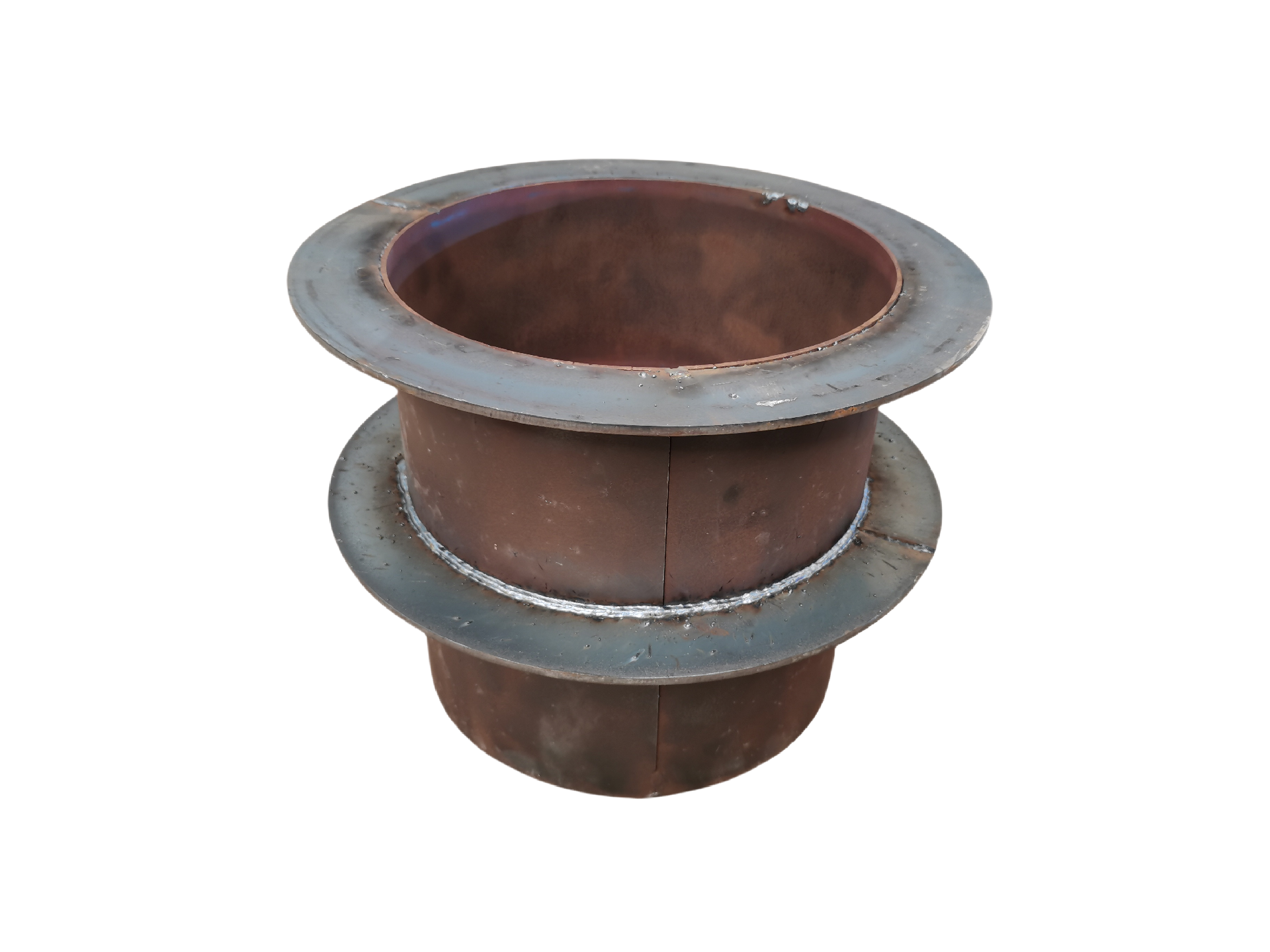

人防通風套管單個實物圖片
參考資料:
[1] 人民防空工程戰時通風系統驗收技術規程
[2] 人防風管壁厚標準 - 百度文庫
[3] 《人民防空地下室設計規范》GB 50038-2005（2023修訂版）
[4] 人防工程防護及防化通風設備安裝標準
[5] 『GB50243-2016』通風與空調工程施工質量驗收規范
[6] 通風管道技術規程 JGJ／T 141-2017
[8] 《人民防空工程施工及驗收規范》GB 50134-2004
