防水套管的應用是保證管道穿越墻體時防水性能的關鍵。其中,鋼性防水套管因其結構堅固、防水性能優越而備受青睞。今天我將為大家詳細解讀鋼性防水套管的安裝示意圖及相關技術要求。
一、鋼性防水套管概述
鋼性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的構(建)筑物。在地震設防要求的地區,若采用剛性防水套管,應在進入池壁或建筑物外墻的管道上就近設置柔性連接。鋼性防水套管分為A型、B型和C型,分別適用于鋼管、球磨鑄鐵管和鑄鐵管。
二、鋼性防水套管安裝示意圖詳解

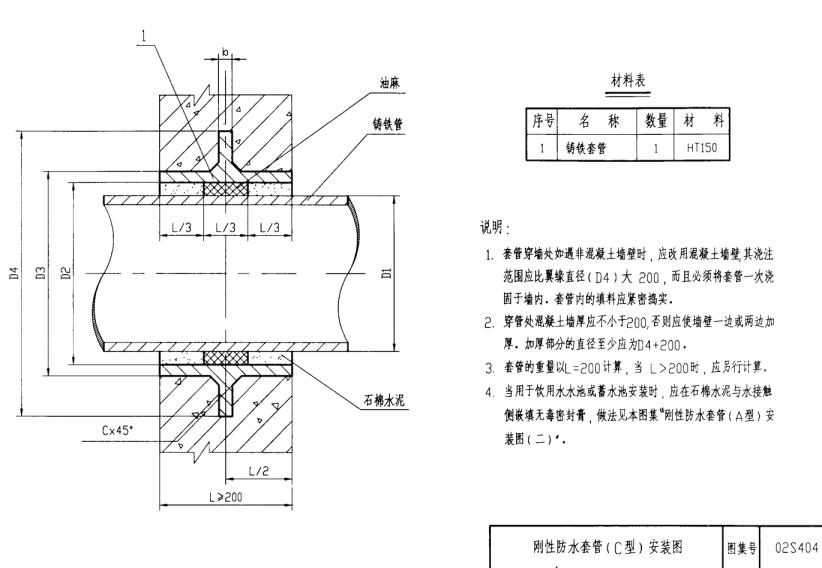

鋼性防水套管安裝示意圖
材料準備
鋼性防水套管及翼環采用A3材料制作,T42焊條焊接。鋼性防水套管尺寸表內所列之材料重量為鋼套管(套管長度L值按200mm計算)及翼環之重量。鋼性防水套管及翼環加工完成后,外壁應涂刷底漆一遍,包括樟丹或冷底子油。
墻體處理
鋼性防水套管穿墻處之墻壁如遇非混凝土墻壁時,應改用混凝土墻壁,其澆注混凝土范圍應比翼環直徑(D4)大200mm,并將鋼性防水套管一次澆固于墻內。鋼性防水套管內的填料應緊密搗實。防水套管處的混凝土墻厚應不小于200mm,否則應加厚墻壁一邊或兩邊,加厚部分的直徑最小應比翼環直徑(D4)大200mm。
焊接要求
鋼套管須與止水翼環周邊滿焊,保證焊縫飽滿、平整、光滑,無夾渣、無氣泡、無裂紋等現象。焊好后,清理干凈焊渣,再涂刷兩遍以上的防銹漆。
安裝步驟
(1)根據建筑平面圖、結構管面圖以及建筑立面圖,確定鋼性防水套管的長度。
(2)按照給排水平面圖和大樣圖,并參照標準圖集來制作鋼性防水套管。
(3)在安裝時,鋼性防水套管兩端應用鋼筋三方以上夾緊固定牢固,并不得歪斜。
(4)檢查所有管件是否有裂縫、砂眼等問題,保證管壁厚度均勻。
(5)管道坡度應均勻,不得有倒坡,屋面出口處管道坡度應適當增大。
(6)檢查所有承插口是否到位、牢固、密實。
(7)管道安裝應按施工驗收規范設置支吊架。
三、安裝注意事項
在加工制作鋼性防水套管前,應認真熟悉圖紙并分析如何制作安裝預埋防水套管。
給排水鋼性防水套管在安裝后,應保證管口與墻、梁、柱完成面相平。
防水套管處的混凝土墻厚應滿足規范要求,保證防水性能。

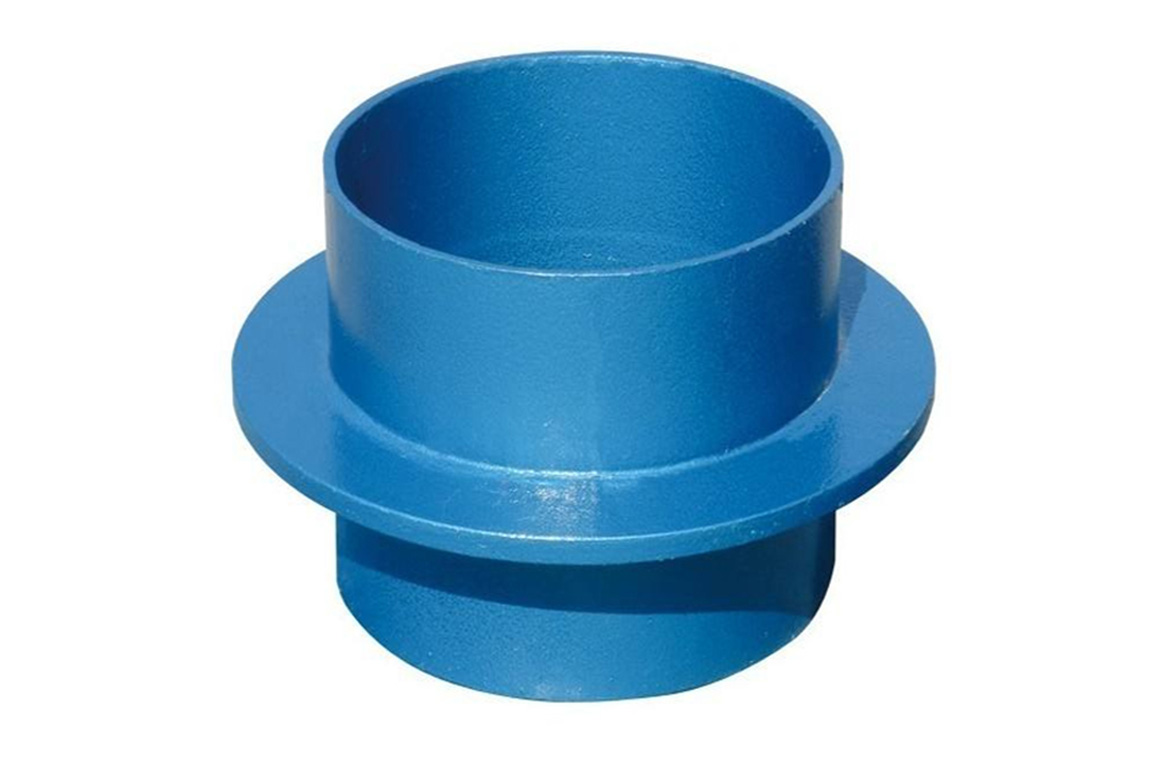

剛性防水套管單個實物圖片
鋼性防水套管的安裝是保證建筑工程防水性能的重要環節。詳細了解鋼性防水套管的安裝示意圖及相關技術要求,我們能夠更好地掌握其安裝方法,保證防水套管在工程中的有效應用。我們也應關注防水套管的質量問題,選擇合格的防水套管產品,保證工程質量與安全。希望本文對您有所幫助,如果您有任何疑問或需要進一步了解鋼性防水套管的信息,請隨時聯系我們。
