防水套管安裝示意圖及預埋安裝說明
一、剛性防水套管安裝要點:
1. 當剛性防水套管穿墻處遇非混凝土墻壁時,需改用混凝土墻壁,并確保澆注范圍比翼環直徑(D4)大200mm,且*須一次性將套管澆固在墻內,填料應緊密搗實。
2. 穿管處混凝土墻厚度不小于200mm,如不足,墻壁一邊或兩邊應加厚,并加厚部分直徑至少為D4+200.
3. 焊接結構尺寸和形位公差參照?qǐng)?zhí)行標準JB/T5000.3-1998,采用手工電弧焊,焊條型號為E4303,牌號J422,焊縫坡口按照GB985-88執行。
4. 當采用卷制成型的防水套管,周長允許偏差為D3≤600mm時為+-2,D3>600mm時為+-0.0035D3.
5. 防水套管重量按照L=200mm計算,如L>200mm,則需重新計算重量。

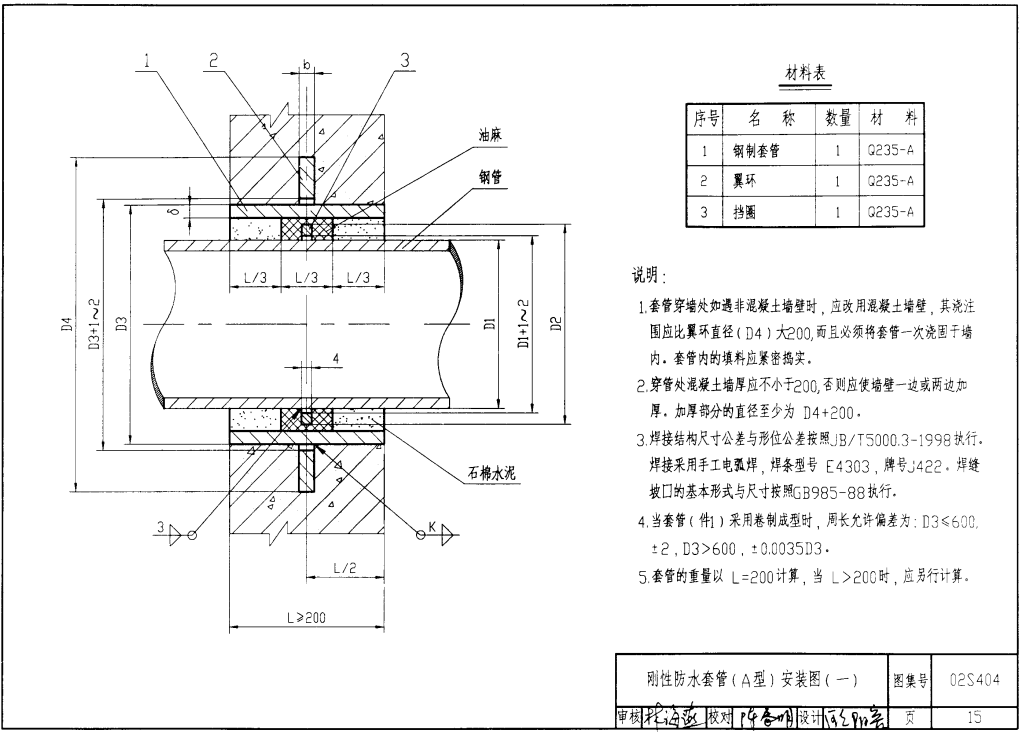

剛性防水套管安裝示意圖
二、柔性防水套管安裝指南:
1. 面對腐蝕性介質時,可使用封堵材料進行縫隙封堵,具體操作見圖集說明。
2. 遇非混凝土墻壁時,柔性防水套管應采用局部混凝土墻壁,澆注范圍應比翼環直徑(D5)大200mm,且*須一次性澆固于墻內。
3. 穿管處混凝土墻厚度不小于300mm,如不符合要求,應局部或整體加厚,加厚部分直徑至少為D5+200.
4. 防水套管重量按照L=300mm計算,墻壁厚度大于300mm時需重新計算。
5. 制作防水套管時,外徑應根據02S404圖集尺寸重量表具體數據進行確定,保證精準度和準確性。

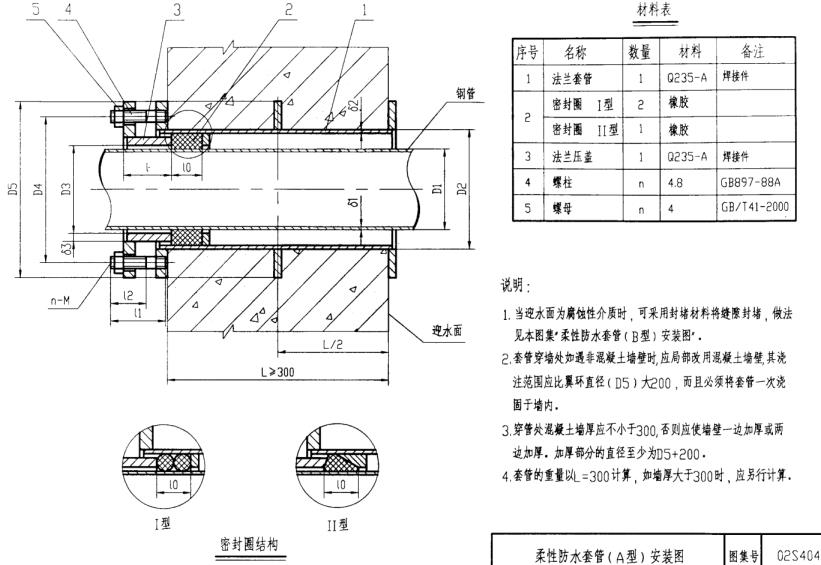

柔性防水套管安裝示意圖
確保安裝過程符合標準規范,以保證防水套管的穩固性和功能性。若對于安裝有任何疑問,建議根據具體情況咨詢專業人士或廠家,以確保施工順利進行,達到**防水效果。立足安裝示意圖及預埋安裝說明,提高施工效率,確保工程施工質量。
