防水套管在建筑工程和管道工程中應用廣泛,在使用過程中,需要使用一些標記來表示管道的直徑、外徑、內徑等參數。小編奧凡將介紹防水套管使用中標記De、DN、D、d、Φ的含義。

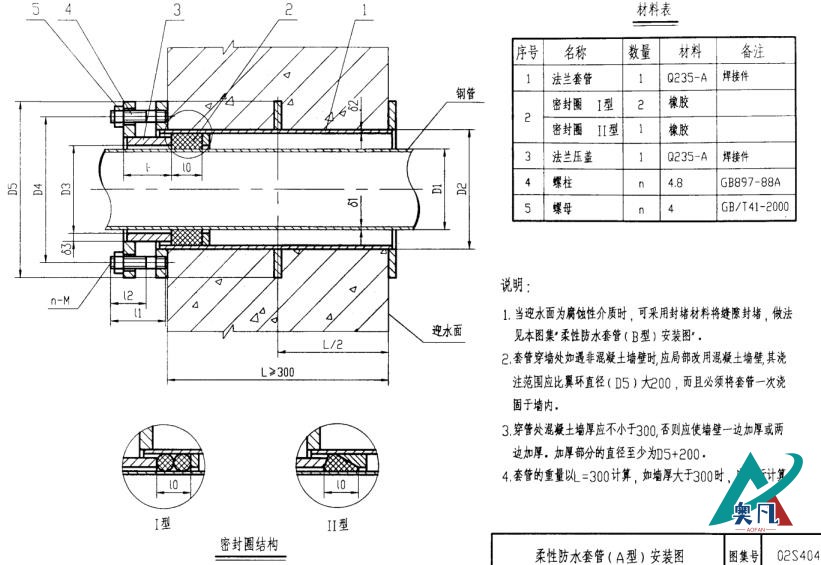

柔性防水套管A型安裝圖
一、柔性防水套管A型DN的含義。
DN是Nominal Diameter(公稱直徑)的縮寫,是管道的公稱直徑,是外徑與內徑的平均值。DN的值等于De的值減去管壁厚度的一半。需要注意的是,DN既不是外徑也不是內徑。在使用防水套管時,水、煤氣輸送鋼管(鍍鋅鋼管或非鍍鋅鋼管)、鑄鐵管、鋼塑復合管和聚氯乙烯(PVC)管等管材需要標注公稱直徑“DN”(如DN15、DN50)。
二、柔性防水套管A型De的含義。
De是External Diameter(管道外徑)的縮寫,適用于PPR管、PE管、聚丙烯管等管道。一般采用De標注的,都需要以外徑*壁厚的形式標注,例如De25×3,其中25代表管道的外徑,3代表管道的壁厚。
三、柔性防水套管A型D的含義。
防水套管使用中,D一般指管道的內徑。
四、柔性防水套管A型d的含義。
在混凝土管中,一般指管道的內直徑?；炷凉堋⑻胀凉?、耐酸陶瓷管和缸瓦管等管道,管徑應以內徑d表示(如d230、d380等)。
五、柔性防水套管A型Φ的含義。
Φ表示普通圓的直徑;也可表示管材的外徑,但此時應在其后乘以壁厚。例如Φ25×3,表示外徑為25mm,壁厚為3mm的管材。對于無縫鋼管或有色金屬管道,應標注“外徑×壁厚”。例如Φ108×4,Φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑×壁厚。例如Φ60.5×3.8。
在使用防水套管時,需要根據不同管材采用不同的標記。對于水、煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管和塑料管等管材,應標注公稱直徑DN;對于無縫鋼管、焊接鋼管(直縫或螺旋縫)、銅管、不銹鋼管等管材,管徑宜以外徑×壁厚表示;對于鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管徑宜以內徑d表示;對于塑料管材,管徑宜按產品標準的方法表示。當設計均用公稱直徑DN表示管徑時,應有公稱直徑DN與相應產品規格對照表。
了解防水套管使用中標記De、DN、D、d、Φ的含義對于正確選擇和使用防水套管至關重要,在使用過程中一定要注意標記的含義,并正確使用管道標記。
