防水套管作為一種重要的管道保護材料,其公稱單位是公稱直徑(Nominal Diameter),常縮寫為DN。公稱直徑是管子或管件的規格名稱,用于設計、制造和維修操作的方便。
值得注意的是,在設計圖紙中常采用公稱直徑來表示管材的規格。公稱直徑是為了滿足設計、制造和維修的需要而人為地規定的一種標準。在防水套管圖集中,采用無縫鋼管作為防水套管的管材,其外徑用字母D來表示。

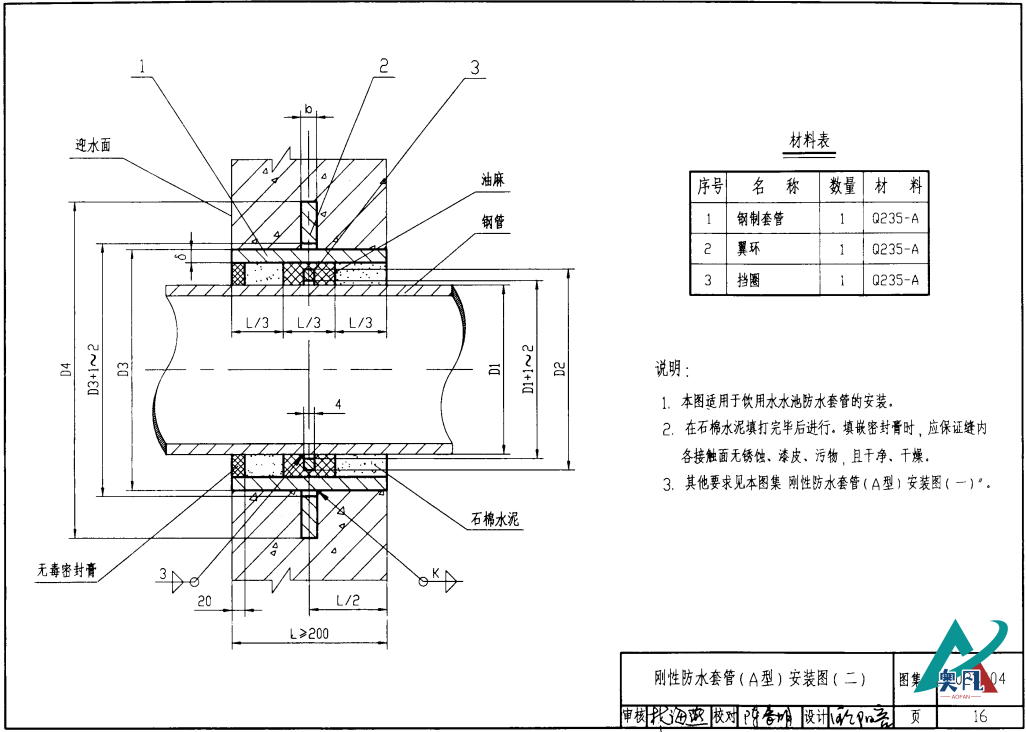

剛性防水套管A型安裝圖
無縫鋼管的公稱直徑表示方式為D+外徑尺寸,后跟壁厚尺寸。例如,外徑為108的無縫鋼管,壁厚為5mm,則表示為D108*5。另外,塑料管也常使用外徑表示,如De63。而其他類型的管材,如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等,則采用DN作為表示。
奧凡環?？萍继貏e提醒,管子的公稱直徑、內徑和外徑并不相等。以公稱直徑為100mm的無縫鋼管為例,有多種規格,如102*5、108*5等。其中108表示管子的外徑,5表示管子的壁厚。因此,該鋼管的內徑為(108*5-5)=98mm。但是公稱直徑并不完全等于鋼管外徑減去兩倍壁厚之差。可以說,公稱直徑是一種接近于內徑,但又不等于內徑的管子直徑的規格名稱。

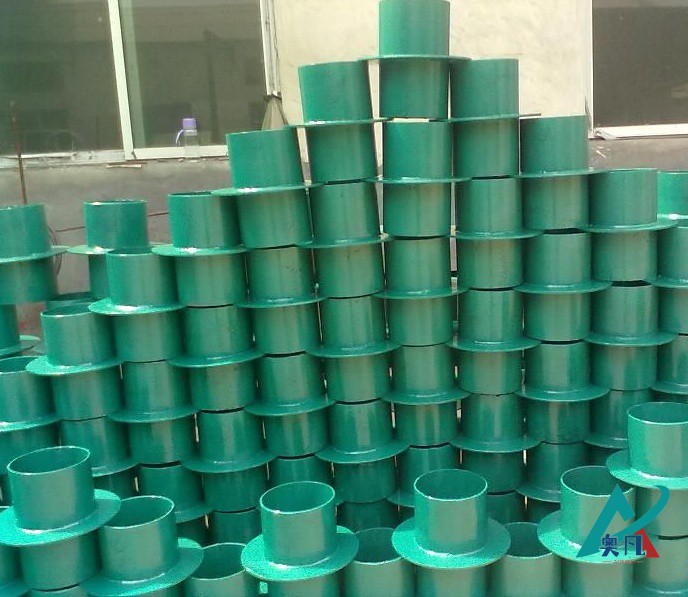

剛性防水套管廠家實拍圖片
在設計圖紙中使用公稱直徑的目的是為了方便根據公稱直徑確定管子、管件、閥門、法蘭、墊片等結構尺寸和連接尺寸。公稱直徑采用符號DN來表示。如果在設計圖紙中采用外徑表示,也應該提供相應的管道規格對照表,明確某種管道的公稱直徑和壁厚的對應關系。
防水套管使用公稱直徑作為規格單位,方便設計、制造和維修操作。奧凡環?？萍贾铝τ谔峁└哔|(zhì)量的防水套管產品,并為工程建設和用戶提供專業的技術支持。如果您對防水套管有更多的疑問或需求,請隨時聯系我們。
(圖片僅供參考,請勿引用)
