剛性防水套管B型圖集中的符號所代表的含義非常重要,它們提供了關于防水套管的規格、尺寸和類型等信息。在使用防水套管時,正確理解和解讀這些符號是非常關鍵的。

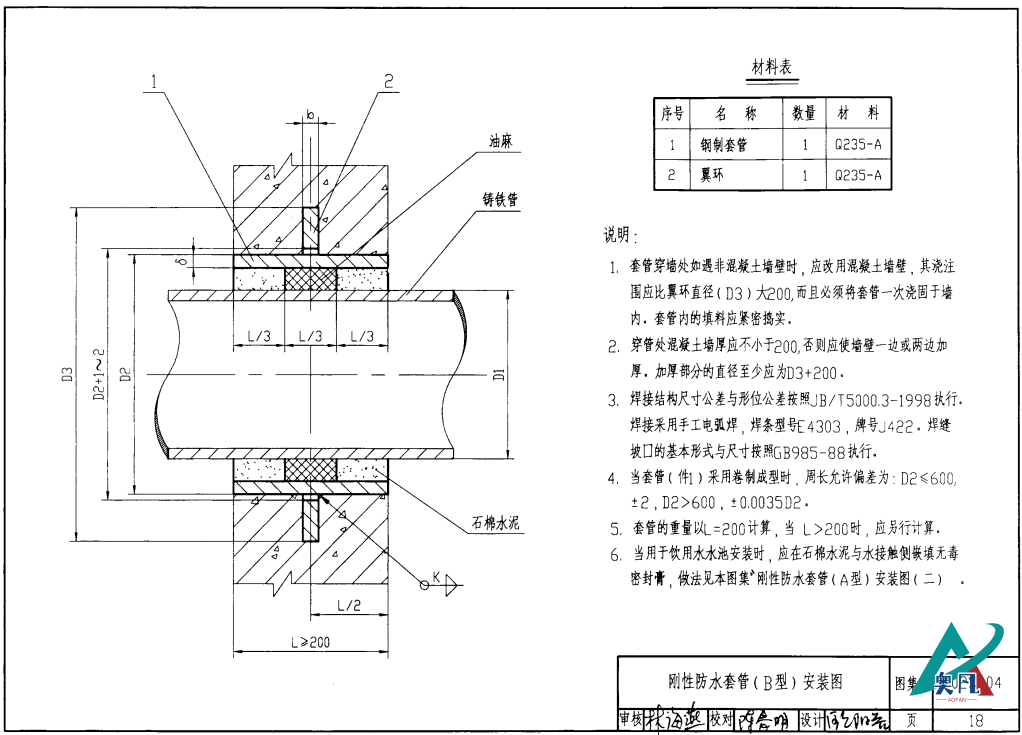

剛性防水套管(B型)安裝圖

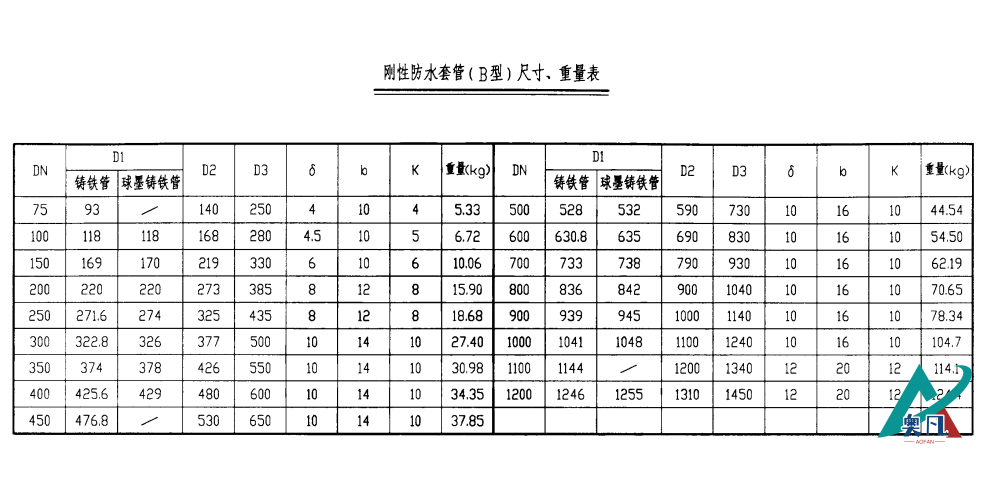

剛性防水套管(B型)尺寸、重量表
一、管道規格的表示。
DN代表管道規格,其中D是直徑,N是內徑的拼音首字母。這種規格是根據管道內徑來確定的,一般情況下,小管道防水套管的尺寸要大于里面管道規格的兩個號。這個規格信息對于選擇合適的防水套管尺寸非常重要,保證防水套管能夠完全覆蓋和固定在管道上。
二、具體的參數符號。
D1代表所穿管子的外徑,D2代表所穿管子外面的擋圈的外徑。這些參數用于保證防水套管可以完全包裹和固定在管道上,以達到防水的效果。D3代表防水防水套管自身的外徑,D4則代表翼環的外徑。此外,L表示防水套管的長度,B表示翼環的厚度。這些參數信息對于選擇適當?shù)姆浪坠芎桶惭b方式非常重要。
三、在圖集中,特定的符號來表示防水套管的類型和特性。
柔性防水套管用R表示,剛性防水套管用G表示,T表示套管。數字1和2表示不同類型的I型密封圈。此外,A表示A型防水套管,B表示B型防水套管。通過組合這些符號,可以形成不同的型號和規格,如RT-B-2表示柔性防水套管,采用II型密封圈進行密封。而GT-1則表示剛性防水套管的型號。
要了解更多關于剛性防水套管的信息,可以參考02S404防水套管的標準。在該標準中,剛性防水套管分為A、B、C三種類型,與GT-1、GT-2、GT-3相對應。這些標準和型號的使用可以幫助用戶更好地選擇和識別適合自己需求的剛性防水套管。
剛性防水套管B型圖集中的符號和參數表達了管道的規格、尺寸、防水套管類型和特性等重要信息。它們有助于用戶選擇合適的防水套管,并保證正確安裝和使用。對于工程師、設計師和施工人員來說,正確解讀并應用這些符號是保證防水套管性能和效果的關鍵。這些符號在保護管道免受水分侵入方面起到了重要的作用,為工程的順利進行提供了保障。在使用防水套管時,我們應該充分理解和掌握這些符號的含義,以保證工程的質量和可靠性。
