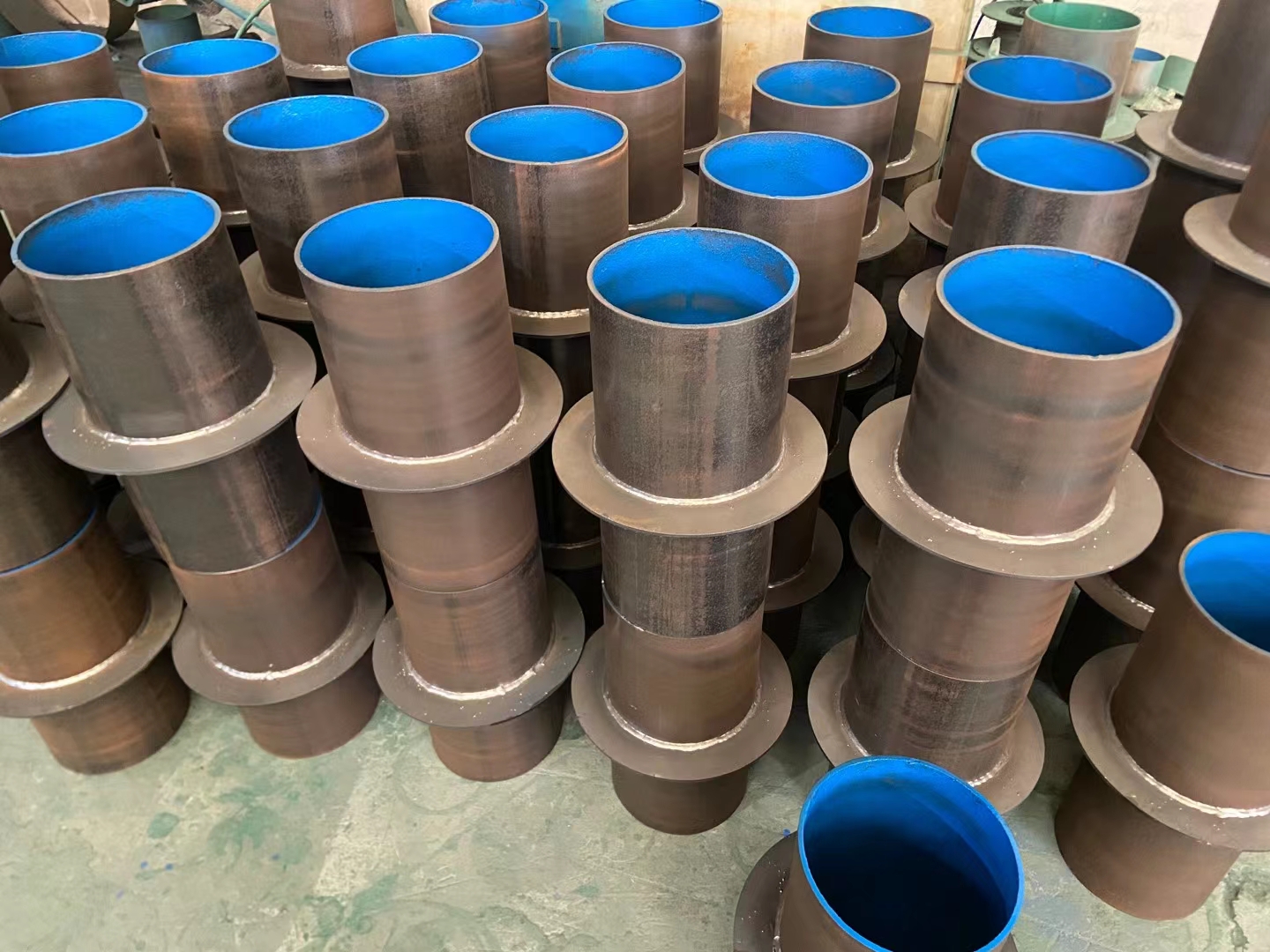

剛性防水套管(也稱為鋼套管)是常用于墻體預埋穿墻管的材料。它主要用于墻體、梁、柱、洞等位置的管道前期預埋,結構由鋼管和翼環(環形鋼板套在鋼管上)組成。該產品用于一般管道穿墻,能夠有效保障墻體的防水。安裝剛性防水套管的目的是為了方便后期管道的施工,提供更便捷的管道安裝方式,是管道安裝中*不可少的一種新產品。

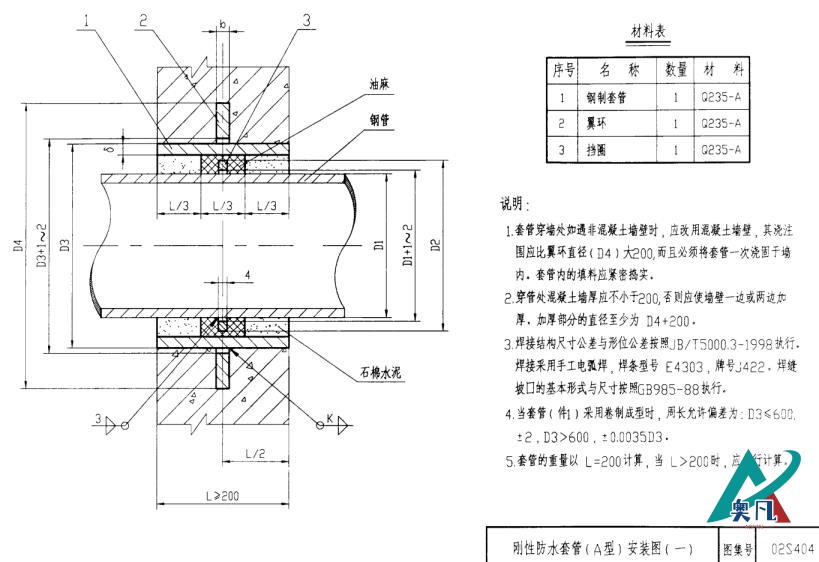

剛性防水套管A型安裝圖一

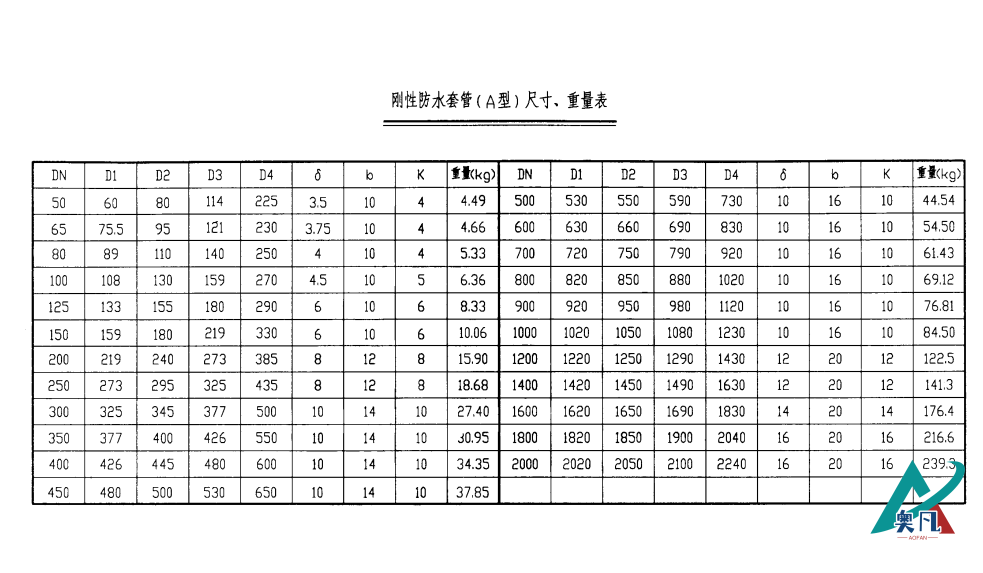

剛性防水套管(A型)尺寸、重量表
剛性防水套管規格尺寸可根據02S404防水套管圖集中的標準進行確定。該圖集包含了防水套管的規格尺寸表,其中包括以下參數:
1. 剛性防水套管通徑DN:
指剛性防水套管的通徑大小,即管道的內徑。常見的通徑有不同規格可供選擇。
2. 剛性防水套管穿管外徑D1:
指穿過剛性防水套管的管道的外徑。這個尺寸需要根據管道的尺寸來確定,以確保管道可以順利穿過防水套管。
3. 剛性防水套管管子外徑D3:
指剛性防水套管管子的外徑,即翼環套在鋼管上的部分的外徑。該尺寸決定了剛性防水套管的整體尺寸。
4. 剛性防水套管翼環外徑D4:
指翼環的外徑,即鋼板環形部分的外徑。這個尺寸決定了套在鋼管上的翼環的大小。
5. 剛性防水套管長度L:
指剛性防水套管的長度。這個長度可以根據實際需要進行調整,以適應不同的施工需求。
6. 剛性防水套管鋼板翼環寬度b:
指鋼板翼環的寬度。這個尺寸決定了翼環的寬度大小,以便適應不同管道的安裝需求。
7. 剛性防水套管厚度δ:
指剛性防水套管的厚度。這個厚度主要影響剛性防水套管的強度和耐用性。
8. K(填充物):
指在剛性防水套管與管道之間填充的材料。填充物的選擇和使用可以提高防水效果,并確保管道的固定和穩定。
可以根據實際需求選擇合適的剛性防水套管規格尺寸,以確保管道的順利安裝和有效防水。正確選擇和使用剛性防水套管,有助于提高施工效率、延長管道使用壽命,并確保建筑物的防水效果。
剛性防水套管(鋼套管)是用于墻體預埋穿墻管的材料,結構由鋼管和翼環組成。根據02S404防水套管圖集中的規格尺寸表,選擇合適的規格尺寸對于管道的安裝和防水效果至關重要。合理選擇剛性防水套管的尺寸,確保管道的安裝和防水效果,為建筑工程提供可靠的管道系統。
