超壓排氣活門套管預埋圖集中的套管管徑為250毫米,長度為400毫米,中間設有一道止水環。超壓排氣活門套管的管道厚度為3毫米,而止水環的厚度為5毫米。
人防區的預留預埋工作中,預留預埋線管和超壓排氣活門套管是非常重要的內容。這些管道用于各種專業設備的布置和連接,起到銜接和輸送功能。

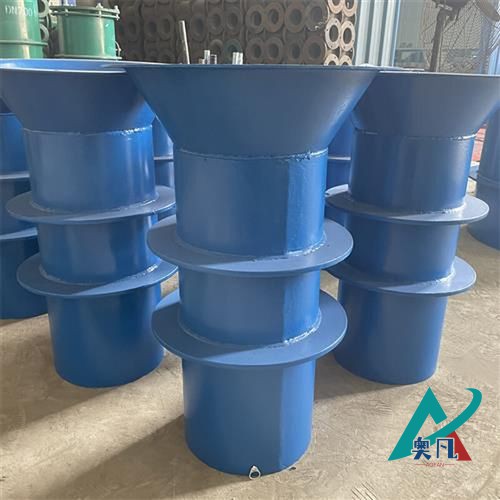

超壓排氣活門專用套管
根據規定,人防區的各個出入口和連通口都需要設置防護密閉門門框墻,并在門框墻上預埋幾根備用管。這些管道的管徑為65毫米,管壁厚度不小于2.5毫米的熱鍍鋅鋼管。這樣設計的目的是為了保障在緊急情況下人防區內的通訊和供電系統能夠正常運作。
穿越外墻、臨空墻、防護密閉隔墻和密閉隔墻的電纜管線也需要進行預埋工作,并預留備用管。這些管道的設置需要考慮防護密閉或密閉處理,確保在戰時或緊急情況下的安全性和可靠性。
地下室配電房還需要引入低壓電纜至各人防區配電箱,而相鄰地塊戰時區域電站引來的人防電源則作為戰時備用電源。這樣的電力布置設計能夠在緊急情況下提供可靠的電力支持,確保人防區內的基礎設施正常運行。

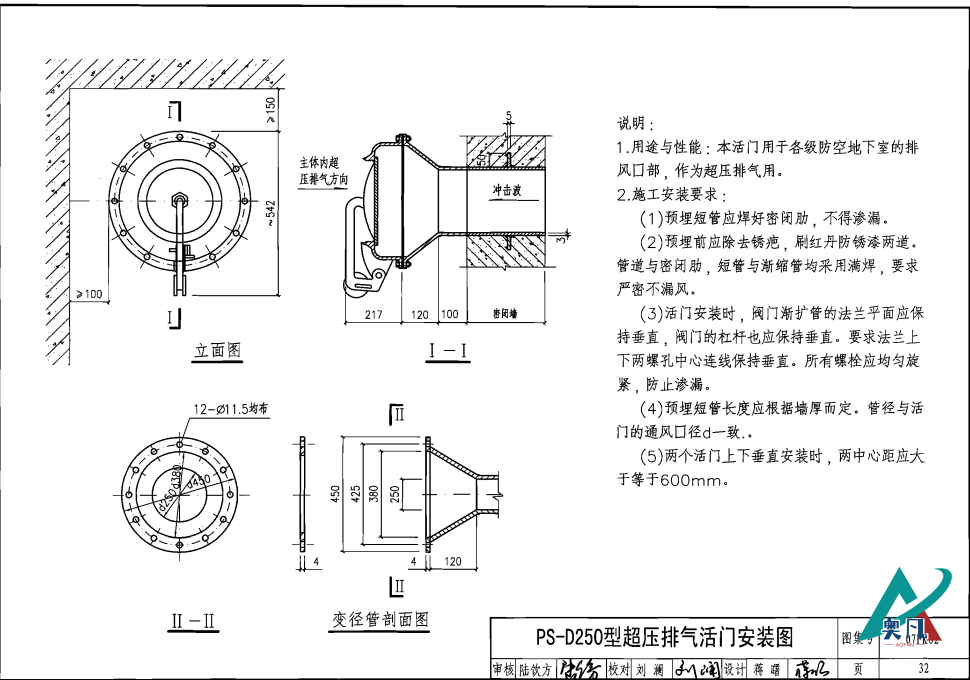

PS-D250型超壓排氣活門安裝圖
人防區預留預埋工作中,超壓排氣活門套管的設計和設置非常重要。超壓排氣活門套管的規格要求能夠滿足特定的工程需求和標準要求。根據圖集的要求,超壓排氣活門套管的管徑為250毫米,長度為400毫米,也設有中間的止水環。超壓排氣活門套管的管道厚度為3毫米,止水環的厚度為5毫米。這樣的設計能夠保障超壓排氣活門套管在工程中的可靠性和耐用性,為人防區的預留預埋工作提供了良好的基礎。
