建筑和工程領域中,為了確保管道系統的安全和可靠運行,常常會使用柔性防水套管或剛性防水套管來保護管道。這些防水套管具有特定的設計要求和規范,而圖例符號則是用來表示這些設計要求和規范的一種簡化的圖形化表示。下面我們將介紹幾個常用的柔性或剛性防水套管圖例符號及其含義:

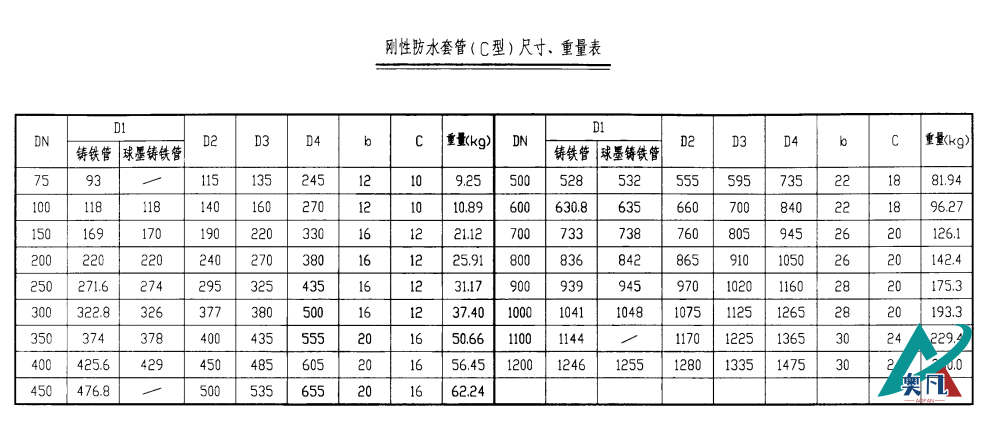

剛性防水套管(C型)尺寸、重量表

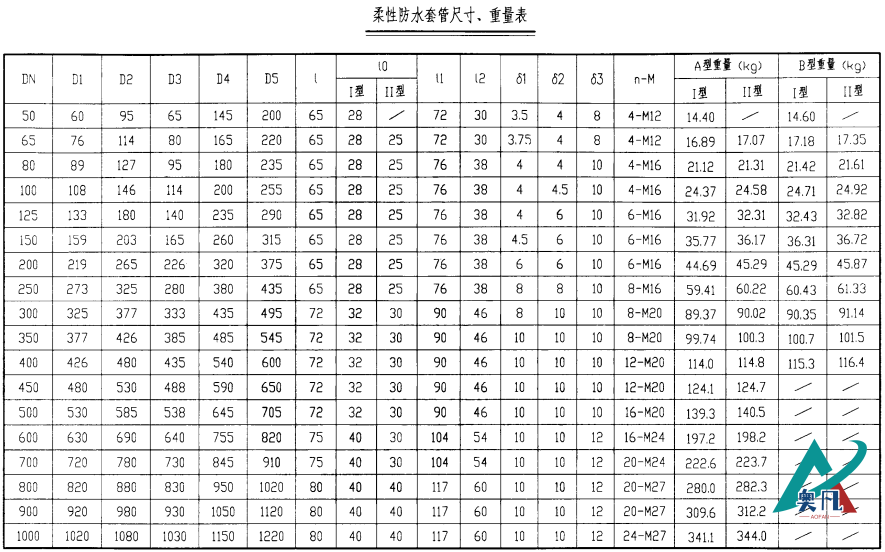

柔性防水套管尺寸重量表
1. 防水套管DN--通徑:
DN表示防水套管的通徑,通常以毫米為單位。通徑是指防水套管內部的直徑,可以根據實際情況調整。
2. 防水套管D1--需要穿的管子:
D1表示需要穿入防水套管的管子的外徑。該符號主要用于說明防水套管的尺寸,確保防水套管適配管道。
3. 防水套管D2--管子外徑:
D2表示防水套管的外徑,即防水套管外部的直徑。該符號用于表示防水套管的尺寸,常用于確定防水套管安裝的可行性。
4. 防水套管法蘭內徑 D3--壓蘭的內徑:
該符號表示防水套管的法蘭內徑,即連接法蘭之間的間隙大小。D3通常以毫米表示,用于確保防水套管與法蘭的安全連接。
5. 防水套管D4--對角螺柱的中心距:
D4表示對角螺柱的中心距離,用于連接和固定防水套管和法蘭。對角螺柱通常用于增加連接的穩定性和強度。
6. 防水套管D5--法蘭外徑:
D5表示法蘭的外徑,即法蘭的外部直徑。該符號常用于確定適合防水套管和法蘭之間連接的合適尺寸。
7. 防水套管l --壓蘭長度:
l表示法蘭的壓蘭長度,即法蘭與防水套管之間的接觸長度。壓蘭用于確保防水套管與法蘭之間的緊密連接和防水效果。
8. 防水套管δ1--所穿管子的厚度:
δ1表示需要穿入防水套管的管子的壁厚,用于確保防水套管的尺寸和穿線的準確性。
9. 防水套管δ2--制作防水套管管子的厚度:
δ2表示制作防水套管的管子的壁厚,用于確保防水套管的強度和耐久性。
10. 防水套管δ3 壓蘭管子的厚度:
δ3表示壓蘭管子的壁厚,用于確保防水套管與法蘭之間的緊密連接和防水效果。
這些圖例符號的使用可以幫助工程師和施工人員更好地理解和應用柔性防水套管或剛性防水套管。通過準確理解和解讀這些符號,可以確保防水套管的尺寸和安裝滿足相關要求,從而提高管道系統的安全性和可靠性。
柔性防水套管或剛性防水套管的圖例符號是建筑和工程領域中常用的一種表示方式,用于具體規定防水套管的尺寸和要求。只有正確理解和應用這些符號,才能確保防水套管的安裝和使用達到預期的效果。希望本文對您有所幫助!
