值得信賴的
剛性密閉套管是用于管道穿越墻壁的套管,主要由管體、密封圈、鎖緊機構和固定法蘭等組成。其主要作用是保護管道穿越墻壁時不受損壞,同時確保管道與墻壁之間的密封性和安全性。07Fs02頁13,19則是相關圖集中規定的具體型號和尺寸。
剛性密閉套管圖集07Fs02第13頁,第19頁具體內容如下:

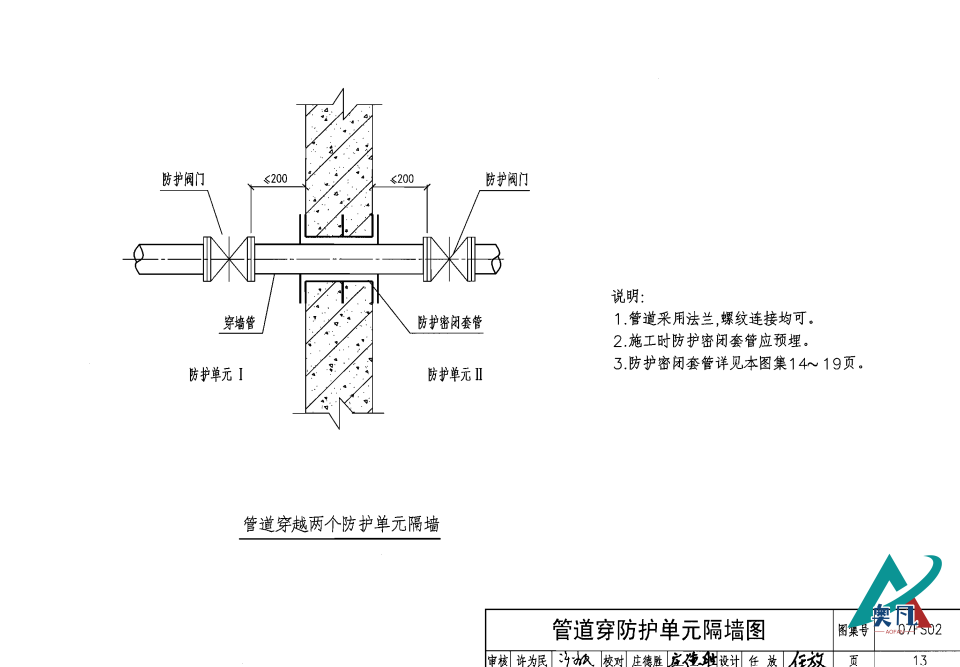

07fs02-p13,管道穿防護單元隔墻圖

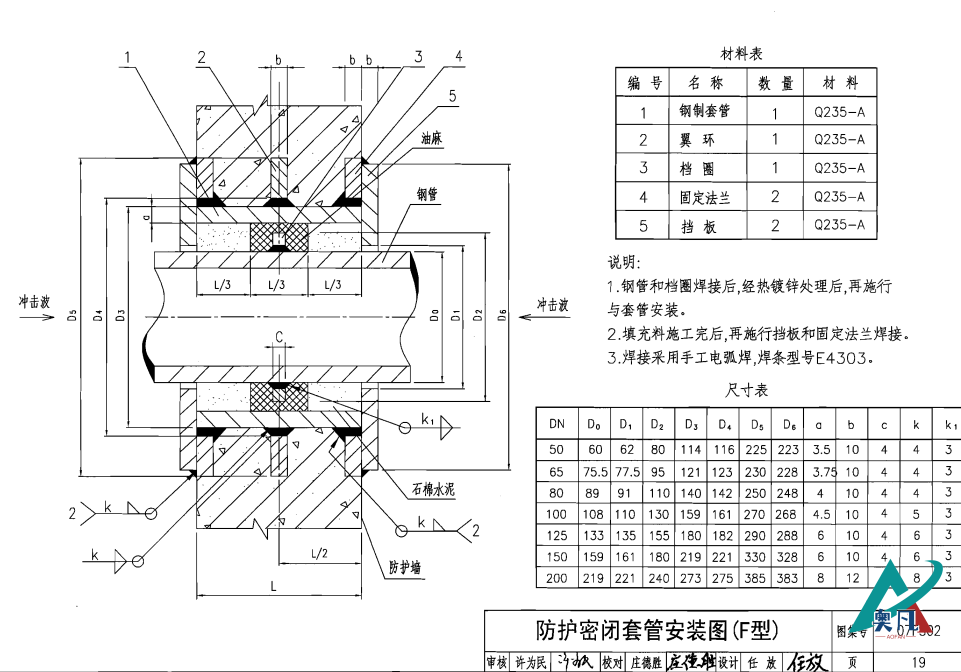

07fs02-p19,防護密閉套管安裝圖(F型)
一、剛性密閉套管圖集07Fs02第13,19頁應用場景:
建筑工程:
用于管道穿越墻壁,如給水、排水、燃?xì)?、電力等管道?/span>
石油化工:
用于各種油品、化工品等危險介質的管道穿越墻壁。
鋼鐵冶煉:
用于冶煉爐等各種高溫設備的管道穿越墻壁。
船舶制造:
用于船舶各種管道的穿越墻壁。
二、在進行剛性密閉套管圖集07Fs02頁13,19的設計計算時,需要考慮的因素:
管道直徑:
根據實際管道直徑選擇合適的剛性密閉套管直徑。
管道壓力:
根據實際管道壓力選擇合適的剛性密閉套管壁厚和材料。
環境條件:
根據實際環境條件選擇合適的剛性密閉套管材料和防腐措施。
安裝條件:
根據實際安裝條件選擇合適的剛性密閉套管長度和固定方式。
三、設計計算剛性密閉套管圖集07Fs02頁13,19的具體步驟:
根據實際管道的直徑和壓力,選擇合適的剛性密閉套管型號和壁厚。
根據安裝位置和環境條件,選擇合適的剛性密閉套管材料和防腐措施。
根據實際安裝條件,確定剛性密閉套管的長度和固定方式。
進行剛性密閉套管的加工和制造,確保加工質量和尺寸精度。
進行剛性密閉套管的安裝和調試,確保安裝質量和密封性能。
剛性密閉套管圖集07Fs02頁13,19是一種重要的管道穿越墻壁解決方案,具有較高的強度、密封性和安裝簡便等優點,廣泛應用于各個領域。在進行設計計算時,需要根據實際管道直徑、壓力、環境條件和安裝條件等因素進行綜合考慮,確保剛性密閉套管的質量和性能符合要求。
