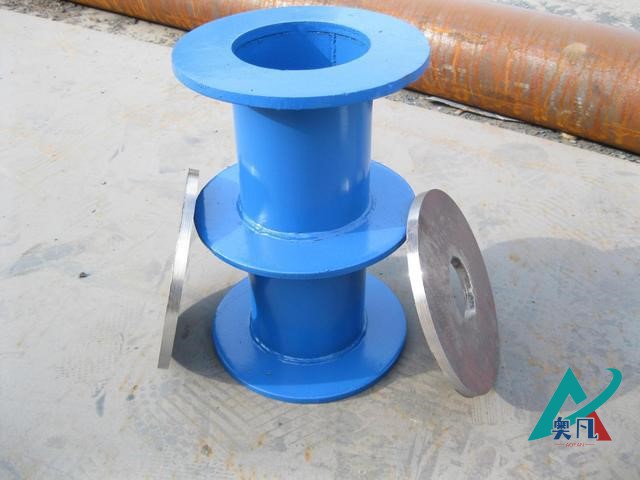

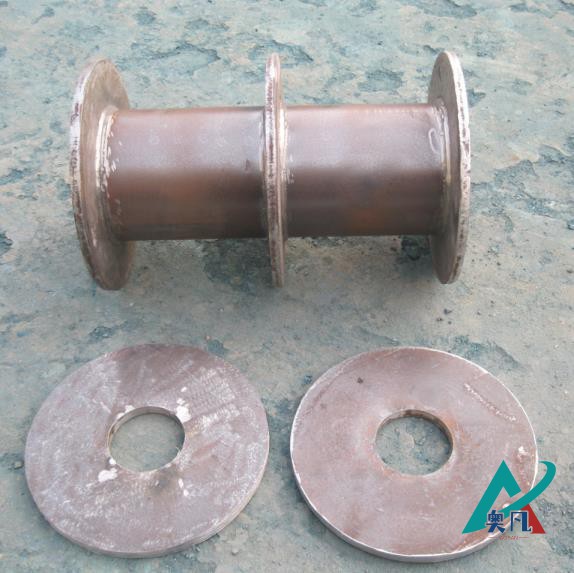

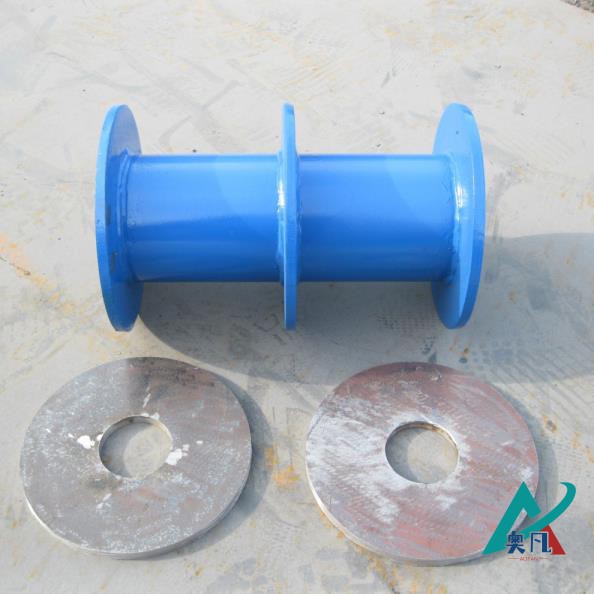

一、防護密閉套管E/F型簡介
防護密閉套管E/F型組成：
E型防護密閉套管主要由：鋼制套管、翼環、固定法蘭、擋板組成，適用與穿鋼塑復合管的管道。
F型防護密閉套管主要由：鋼制套管、翼環、擋圈、固定法蘭、擋板組成，適用與穿鋼管的管道。
防護密閉套管E/F型適用范圍：人防地下室構筑物、防護墻中。
防腐油漆顏色選擇：銀白色鍍鋅管或其他
二、防護密閉套管E/F型尺寸表
DN | D0 | D1 | D2 | D3 | D4 | D5 | a | b | c | k | k1 |
50 | 60 | 62 | 80 | 114 | 116 | 225 | 3.5 | 10 | 4 | 4 | 3 |
60 | 75.5 | 77.5 | 95 | 121 | 123 | 230 | 3.75 | 10 | 4 | 4 | 3 |
80 | 89 | 91 | 110 | 140 | 142 | 250 | 4 | 10 | 4 | 4 | 3 |
100 | 108 | 110 | 130 | 159 | 161 | 270 | 4.5 | 10 | 4 | 5 | 3 |
125 | 133 | 135 | 155 | 180 | 182 | 290 | 6 | 10 | 4 | 6 | 3 |
150 | 159 | 161 | 180 | 219 | 221 | 330 | 6 | 10 | 4 | 6 | 3 |
防護密閉套管E型/F型尺寸表，數據來源：防控地下室給排水設施安裝圖集07FS02 | |||||||||||
三、防護密閉套管E/F型安裝圖

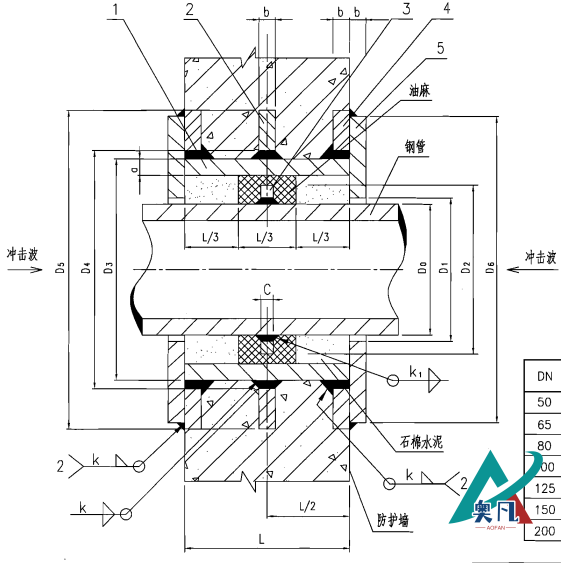

防護密閉套管E型安裝圖
防護密閉套管F型安裝圖
