北京電氣密閉套管安裝規范
一、安裝要求
1. 高度要求:
電氣密閉套管的安裝高度一般在門上300mm至500mm之間。
2. 預埋要求:
在人防區內,各專業的預留預埋線管和北京電氣密閉套管應符合要求。
- 在人員出入口和連通口的防護密閉門門框墻、密閉門門框墻上,應預埋備用管,管徑為65mm,管壁厚度不小于2.5mm的熱鍍鋅鋼管。
- 各種穿越外墻、臨空墻、防護密閉隔墻和密閉隔墻的電纜管線應作好預埋,并預留備用管,同時作好防護密閉或密閉處理。
3. 制作和安裝:
導管穿越密閉或防護密閉隔墻時,應設置預埋北京電氣密閉套管,北京電氣密閉套管的制作和安裝應符合設計要求,北京電氣密閉套管兩端伸出墻面的長度宜為50mm～100mm。
4. 過線盒設置:
導管穿越密閉穿墻電氣密閉套管的兩側應設置過線盒,并應做好封堵。
5. 垂直度和水平度:
在安裝過程中,要保證電氣密閉套管的垂直度和水平度,確保其安裝位置的準確性和穩固性。
二、 施工注意事項
1. 安裝前應檢查電氣密閉套管的密閉性能,確保其符合產品技術要求。
2. 在安裝閥門時,閥門上箭頭標志方向應與沖擊波的方向一致[5]。
3. 開關指示針的位置與閥門板的實際開關位置應相同,啟閉手柄的操作位置應準確。
4. 所有穿過外墻、臨空墻、防護密閉隔墻、密閉隔墻的電纜管線和預留備用管應進行防護密閉或密閉處理,管材應選用熱鍍鋅鋼管,鋼板應采用熱鍍鋅鋼板。
5. 施工現場應做好防火安全工作,包括禁止吸煙、配備滅火器等。
6. 施工過程中應避免損壞墻體結構和北京電氣密閉套管的密封性能。
以上規范和注意事項僅供參考,具體的安裝規范可能因地區和具體項目的要求而有所不同。在實際施工中,應以相關法規、標準和設計要求為準。

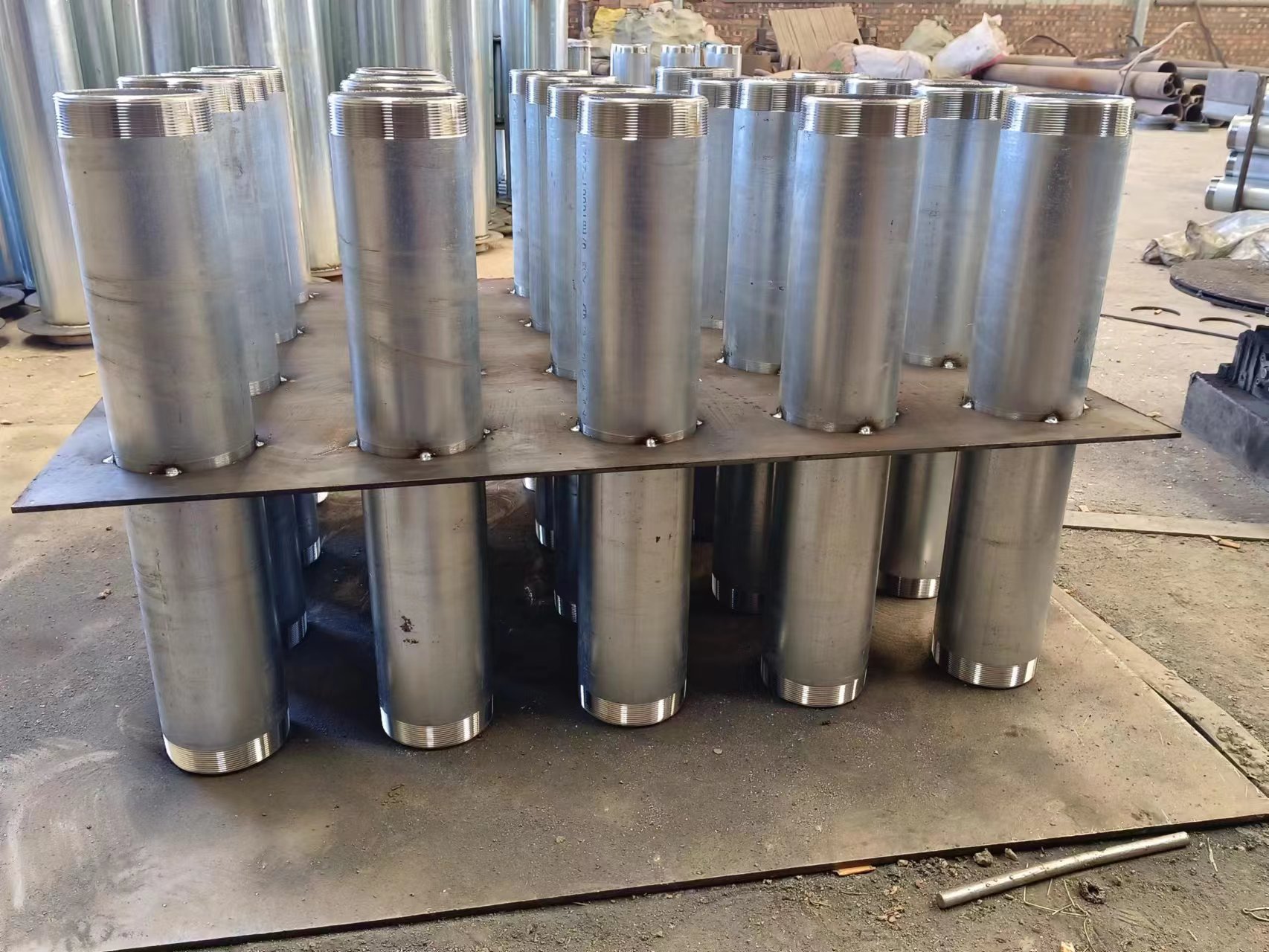

北京電氣密閉套管圖片
參考資料:
[1]建筑電氣工程施工質量驗收規范GB 50303-2015
[2] 人民防空地下室設計規范GB50038-2005（2023修訂版）
[3] 人防套管、短管及閥門安裝相關規范及條文解釋 20210507 - 百度文庫
